Szczegóły Produktu:
Zapłata:
|
| Materiał: | żeliwo | Gwarancja: | 12-18 miesięcy |
|---|---|---|---|
| Opcjonalnie DC: | 12V,24V | PRZEPŁYW: | 80 l/min |
| port naftowy: | G1/2,G3/8,7/8-14UNF | Certyfikat: | ISO9001 |
| Podkreślić: | Wyniki badania:,6 cewkowe zawory sterujące monoblok,z wyłączeniem zestawów elektrycznych |
||

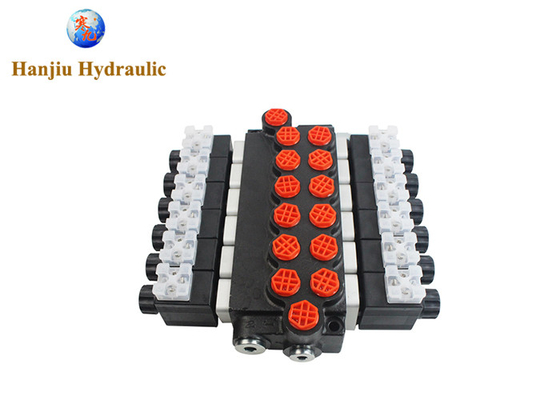

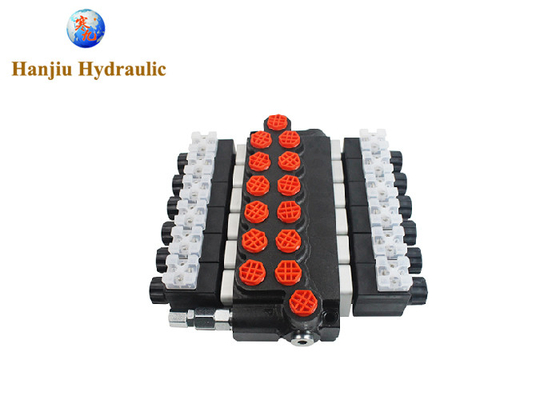

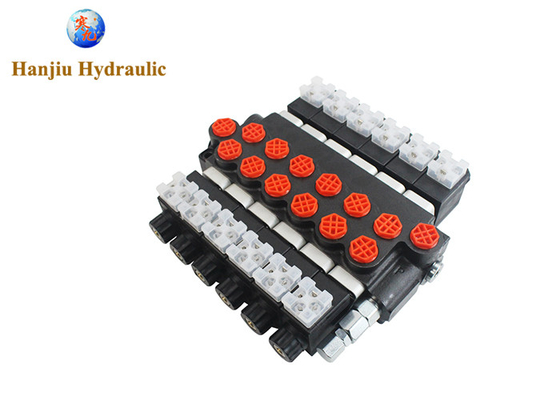

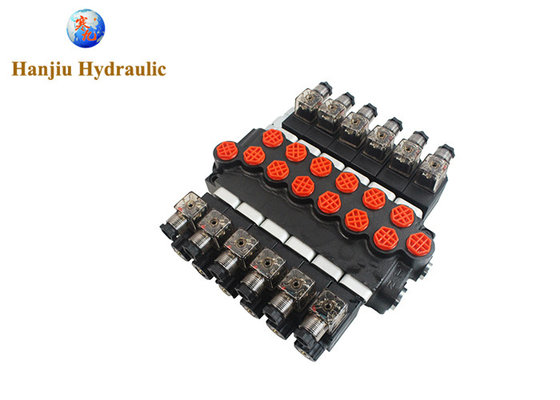

P80 hydrauliczne zawory sterujące monoblock z 6 cewkami, otwarty centralny zawór elektryczny Z80 zawór magnetyczny
Specyfikacje:
| parametry | wartość |
| Liczba sekcji pracy | od 1 do 7 |
| Maksymalne ciśnienie robocze | 315 barów |
| Ciśnienie pracy | 210 barów |
| Przepływ nominalny | 50 l / min |
| Temperatura pracy | od -30 ° С do + 50 ° С |
| Wiszkość płynu | od 20 do 400 mm2/ s |
| Temperatura płynu | od -20 ° С do + 70 ° С |
| Filtracja | Klasy 9 NAS1638 |
| Napięcie zasilania / zużycie mocy | 12VDC * / 36W i 24VDC * / 29W |
| Częstotliwość przełączaniamaks. | 15,000 razy na godzinę |
| Cykl pracy | 100% |
| Monoblock Soleinoid zawory sterujące | |||||||||
| Kod | Sekcje | Węzły | Maks. przepływ | Wielkość portu | Max. ciśnienie | Zbiornik | |||
| - Nie, nie. | VDC | (L/min.) | P | A | B | T | (Bar.) | Ciśnienie (bar) | |
| 1Z80 A ES3 | 1 | 12V, 24V | 80 | 1/2" 1/2" 1/2" 1/2" 3/4" | 250 | 50 | |||
| 02Z80 AA ES3 | 2 | 12V, 24V | 80 | 250 | 50 | ||||
| 03Z80 AAA ES3 | 3 | 12V, 24V | 80 | 250 | 50 | ||||
| 04Z80 AAAA ES3 | 4 | 12V, 24V | 80 | 250 | 50 | ||||
| 05Z80 AAAAA ES3 | 5 | 12V, 24V | 80 | 250 | 50 | ||||
| 06Z80 AAAAAA ES3 | 6 | 12V, 24V | 80 | 250 | 50 | ||||
Węzły przystosowane do przestrzeni
| Węzeł BSP | Metryczne nitki | Węzeł UNF standardowy USA | Węzeł NTP standardowy USA | ||||
| kod | Rozmiar nitki | kod | Rozmiar nitki | kod | Rozmiar nitki | kod | Rozmiar nitki |
| G04 | G1/4 | M16 | M16X1.5 | U10 | 5/8-12UNF | N06 | NPT3/8 |
| G06 | G3/8 | M18 | M18X1.5 | U12 | 3/4-16UNF | N08 | NPT1/2 |
| G08 | G1/2 | M20 | M20X1.5 | U14 | 7/8-14UNF | N12 | NPT3/4 |
| G12 | G3/4 | M22 | M22X1.5 | U16 | 1-12UNF | ||
Wyroby z tworzyw sztucznychWyniki badań wykazały, że zawory hydrauliczne mają bardzo istotną rolę w układzie hydraulicznym, a ich główną rolą jest kontrolowanie kierunku, ciśnienia i przepływu oleju w układzie hydraulicznym.
1. kierunek sterowania: zawory sterowania kierunkowego, takie jak zawory zapasowe i zawory odwracające, mogą określać kierunek przepływu oleju w systemie,tak, aby aktywatory hydrauliczne (takie jak cylindry hydrauliczne lub silniki hydrauliczne) mogły poruszać się zgodnie z ustalonymi wymaganiami działania.
2. regulowanie ciśnienia: zawór regulacyjny ciśnienia, taki jak zawór ulgowy, zawór redukcyjny ciśnienia itp., może regulować i kontrolować ciśnienie w układzie hydraulicznym,zapewnienie, że system działa w bezpiecznym i stabilnym zakresie ciśnienia, przy jednoczesnym zapobieganiu uszkodzeniu lub nieprawidłowej pracy urządzenia z powodu zbyt wysokiego lub zbyt niskiego ciśnienia.
3. regulowanie natężenia przepływu: zawory sterujące przepływem, takie jak zawory gazowe, zawory sterujące prędkością, itp., mogą regulować natężenie przepływu w układzie hydraulicznym,aby kontrolować prędkość ruchu siłownika.
Wyroby z tworzyw sztucznychumożliwiają systemom hydraulicznym kompleksowe sterowanie ruchem, precyzyjne pozycjonowanie i stabilną pracę.Wydajność i jakość zaworów hydraulicznych mają istotny wpływ na ogólną wydajność i stabilność układu hydraulicznegoDlatego konieczne jest wybranie odpowiedniego zaworu hydraulicznego zgodnie z rzeczywistą sytuacją.
rodzaje zaworów hydraulicznych
Co to jest zawór hydrauliczny
