| Pozycja: | Zawory hydrauliczne | Materiał: | żeliwo |
|---|---|---|---|
| Zastosuj do: | Podnośniki teleskopowe z wysięgnikiem teleskopowym | szpula: | 4 szpule |
| Maksymalne ciśnienie robocze: | 315 barów | Typ kontroli: | rodzaj sterowania ręcznego |
| Podkreślić: | Wyrzutnicy wysokiego ciśnienia zawór sterowania kierunkowego,Zawór sterowania kierunkowego wysokiego ciśnienia,Wyniki badań |
||

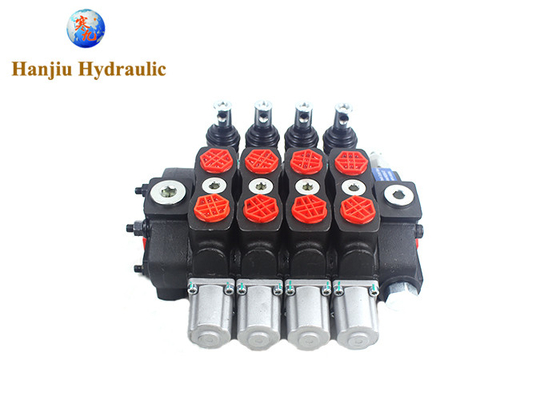

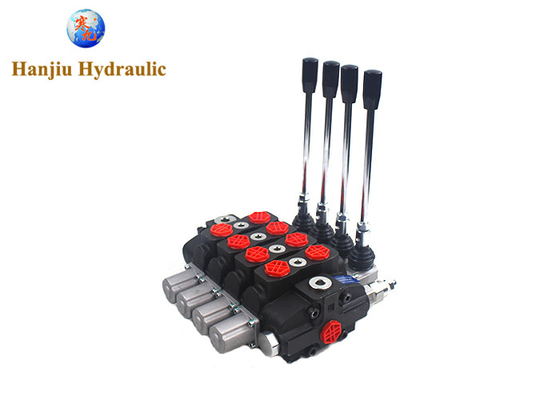

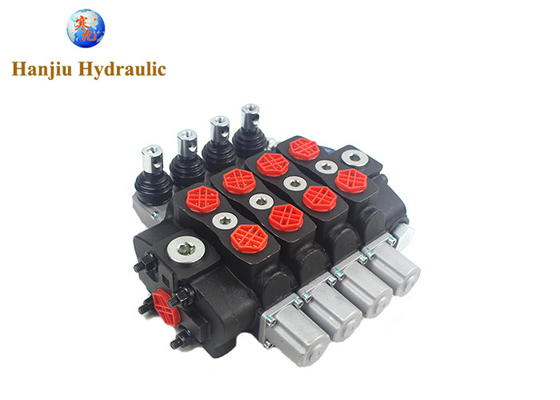

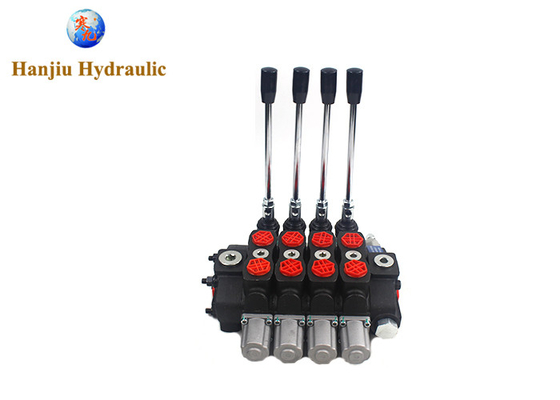

z wyższym ciśnieniem zawór sterowania kierunkowego Walvoil SD8-4 do teleskopowych podnośników widłowych
zawór sterowania kierunkowego serii HSSD, zakres przepływu 30-400L/min,
może spełniać różne wymagania dotyczące przepływu; ma kompaktową, ciężką i prostą konstrukcję, może być stosowany w różnych scenariuszach pracy dla otwartych lub zamkniętych systemów hydraulicznych centralnych; stabilna wydajność,różne metody kontroli do wyboru
Rodzaj kontroli:ręczne, kablowe, pneumatyczne,
Elektro-hydrauliczne, solenoidy itp.
Rodzaj obwodu:równoległe
Zastosowanie:
Żurawie, teleskopowe podnośniki widłowe, koparki i sprężarki.
| przepływ | 80 litrów |
| liczba cewek | 4 cewki |
| zawór sekcji wejściowej | wstrzykiwacz boczny, z zaworem reliefowym |
| Ciśnienie ustawione w zawór odciągający | 315bar |
| wielkość portu wejściowego | G3/8, G1/2, G3/4 |
| rodzaj cewki | 3 pozyton, podwójnie działający |
| układ boku uchwytu | rodzaj standardowy |
| układ boków pokrywy cewki | 3 pozycja, powrót sprężyny, ręczne sterowanie, sterowanie hamowaniem, |
| układ sekcji roboczej | rodzaj standardowy |
| wielkość portu roboczego | G3/8, G1/2, G4/3, G1 |
| typ odcinka wyjściowego | Górny wylot, boczny. |
| wielkość portu wyjściowego | G3/8, G1/2, G4/3, G1 |
Zawór sterowania hydraulicznego wózka widłowego - funkcją zaworu sterowania kierunkowego jest możliwość kierowania płynu do pożądanego siłownika.te zawory sterujące obejmują cewkę umieszczoną w obudowie wykonanej z żeliwa lub staliWykrywa się w nim różne pozycje, w zależności od położenia.
W tej szczególnej pozycji płyn podawany do zbiornika może zostać zablokowany i zwrócony do zbiornika.płyn hydrauliczny jest kierowany do siłownika i zapewnia drogę powrotną z siłownika do zbiornikaPo przeniesieniu cewki w przeciwnym kierunku, ścieżki zasilania i powrotu są przełączane.ścieżki płynu napędowego zostają zablokowane/Zamykam go na pozycji.
Zasadniczo mają zawór dla każdego cylindra hydraulicznego i wejście płynu, które zasila wszystkie zawory w stosie.
Tolerancje są utrzymywane bardzo ściśle, aby móc poradzić sobie z większymi ciśnieniami i zapobiec wyciekom.Węzły będą często mieć wolność wewnątrz obudowy nie mniej niż 25 mm lub tysiąca calaW celu uniknięcia zablokowania niezwykle wrażliwych części zaworu i jego zniekształcenia, blok zaworu zostanie zamontowany na ramie maszyny wzorem 3-punktowym.
Pozycję cewki można było sterować za pomocą ciśnienia hydraulicznego, mechanicznych dźwigni lub elektrod, które pchają cewkę w prawo lub w lewo.Uszczelnienie umożliwia część cewki wystawić poza obudowę, gdzie jest łatwo dostać się do siłownika.
Główny blok zaworów kontroluje stos zaworów sterowania kierunkowego według przepływu i pojemności.jak proporcjonalny przepływ do pozycji zaworuZawierając w sobie wiele elementów, które mogą być wykorzystywane w układzie hydraulicznym.
