Szczegóły Produktu:
Zapłata:
|
| Pozycja: | Zawory hydrauliczne | Materiał: | żeliwo |
|---|---|---|---|
| Zastosuj do: | Podnośniki teleskopowe z wysięgnikiem teleskopowym | szpula: | 5 szpul |
| Maksymalne ciśnienie robocze: | 315 barów | Typ kontroli: | rodzaj sterowania ręcznego |
| Podkreślić: | hydrauliczny zawór sterowania manualnego kierunkowego,Wyniki badań,hydrauliczne zawory sterowania manualnego kierunkowego |
||

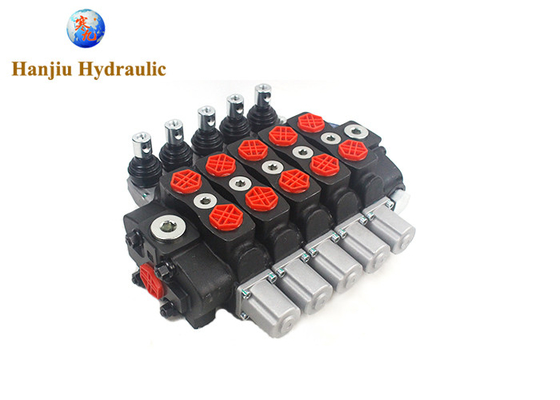

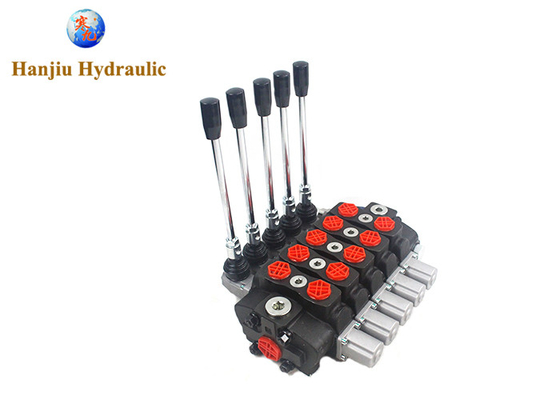

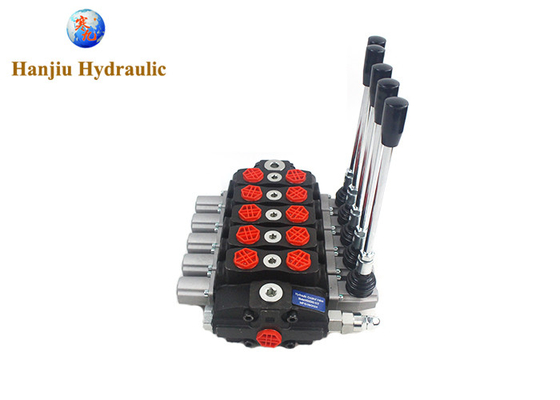

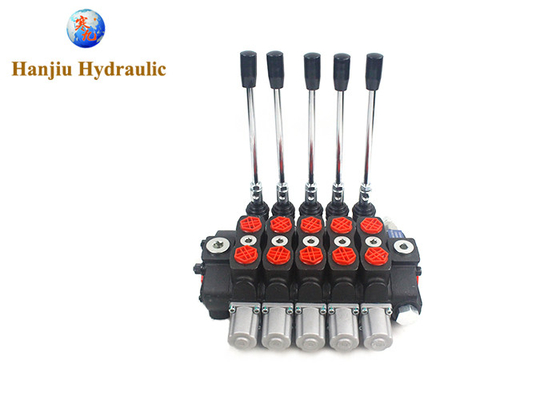

Wyciągacze hydrauliczne części zamienne hydrauliczne kierunkowy zawór sterowania ręcznego SD8-5
zawór sterowania kierunkowego serii HSSD, zakres przepływu 30-400L/min,
może spełniać różne wymagania dotyczące przepływu; ma kompaktową, ciężką i prostą konstrukcję, może być stosowany w różnych scenariuszach pracy dla otwartych lub zamkniętych systemów hydraulicznych centralnych; stabilna wydajność,różne metody kontroli do wyboru
Rodzaj kontroli:ręczne, kablowe, pneumatyczne,
Elektro-hydrauliczne, solenoidy itp.
Rodzaj obwodu:równoległe
Zastosowanie:
Żurawie, teleskopowe podnośniki widłowe, koparki i sprężarki.
| przepływ | 80 litrów/21 US GPM |
| liczba cewek | 5 cewki |
| zawór sekcji wejściowej | wstrzykiwacz boczny, z zaworem reliefowym |
| Ciśnienie ustawione w zawór odciągający | 315bar |
| wielkość portu wejściowego | G3/8, G1/2, G3/4 |
| rodzaj cewki | 3 pozyton, podwójnie działający |
| układ boku uchwytu | rodzaj standardowy |
| układ boków pokrywy cewki | 3 pozycja, powrót sprężyny, ręczne sterowanie, sterowanie hamowaniem, |
| układ sekcji roboczej | rodzaj standardowy |
| wielkość portu roboczego | G3/8, G1/2, G4/3, G1 |
| typ odcinka wyjściowego | Górny wylot, boczny. |
| wielkość portu wyjściowego | G3/8, G1/2, G4/3, G1 |
Azawór hydraulicznyjest elementem używanym do sterowania ciśnieniem, przepływem i kierunkiem płynu w układzie hydraulicznym.
Po pierwsze, klasyfikacja
1W zależności od funkcji, można go podzielić na zawór regulacji ciśnienia, zawór regulacji przepływu i zawór regulacji kierunkowej.takie jak zawory odciągające, zawory obniżające ciśnienie itp. Zawory regulacyjne przepływu są używane do regulacji przepływu w systemie, takie jak zawory gazowe, zawory regulacyjne prędkości, itp.Zawory sterujące kierunkiem są używane do zmiany kierunku przepływu płynów, takie jak zawory zapasowe, zawory odwracające itp.
2W zależności od formy konstrukcyjnej, można go podzielić na zawór spiralny, zawór pop, zawór kulkowy itp.
Po drugie, zasada działania
Wyroby z tworzyw sztucznychsterowanie kierunkiem przepływu, ciśnieniem i przepływem oleju hydraulicznego poprzez zmianę względnej pozycji między rolą a siedzeniem.W przypadku gdy rdzeń zaworu jest pod wpływem zewnętrznych sygnałów sterowania (takich jak elektromagnety), siły mechaniczne itp.), powstanie odpowiednie przesunięcie, które zmieni powierzchnię otwarcia i przepływu zbiornika zaworu w celu uzyskania sterowania układem hydraulicznym.
Po trzecie, zakres zastosowania
Jest szeroko stosowany w maszynach budowlanych, sprzęcie metalurgicznym, maszynach górniczych, maszynach do formowania wtryskowego, statkach, przestrzeni kosmicznej i innych dziedzinach.do sterowania podnoszeniem używane są zawory hydrauliczneW maszynach do formowania wtryskowego, zawory hydrauliczne są używane do sterowania procesami zaciskania formy, wtryskowania, pakowania ciśnieniowego,i demulpingu maszyn do formowania wtryskowego.
Po czwarte, cechy
1Wysoka dokładność sterowania: może dokładnie kontrolować ciśnienie, przepływ i kierunek układu hydraulicznego.
2Szybka reakcja: może szybko reagować na sygnał sterowania i realizować kontrolę systemu hydraulicznego w czasie rzeczywistym.
3Wysoka niezawodność: ma dobrą wydajność uszczelniającą i zdolność przeciwdziałania zanieczyszczeniu i może pracować stabilnie przez długi czas w trudnych warunkach pracy.
4Kompaktna struktura: niewielkie rozmiary, lekka waga, łatwe w montażu i konserwacji.
5Metody rozwiązywania problemówz wyłączeniem:
Wykrywanie usterek w zaworach regulacyjnych ciśnienia
1Niewydolność zaworu.
Nie można regulować ciśnienia: sprawdź, czy sprężyna jest uszkodzona lub zdeformowana, czy rdzeń zaworu utknął i czy otwór tłumiący jest zablokowany.Wymiana sprężyny; Jeśli rdzeń zaworu jest zablokowany, rdzeń zaworu i korpus zaworu należy oczyścić; Jeśli otwór tłumiący jest zablokowany, należy oczyścić otwór tłumiący.
Duże wahania ciśnienia: może się zdarzyć, że cewka nie jest dobrze dopasowana do siedzenia lub że w oleju występują zanieczyszczenia.system hydrauliczny można oczyścić i płyn można wymienić.
Poważne wycieki: sprawdź uszczelnienie, czy nie jest uszkodzone, a jeśli jest uszkodzone, zastąp je.
2Niewydolność zaworu obniżającego ciśnienie
Niepewne ciśnienie wyjściowe: sprawdź, czy cewka jest zablokowana i czy sprężyna jest uszkodzona.
Wycieki: sprawdź uszczelnienie i zastąp uszkodzoną uszczelnienie.
