Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | silnik o niskim momencie obrotowym i wysokim momencie obrotowym | Materiał: | żeliwo |
|---|---|---|---|
| Przesunięcie: | 315 ml/r | Flanka: | 2 Bolt SAE B Flanca |
| Wielkość portu: | porty wielopunktowe | Linia spustowa: | 16.07-20UNF |
| Prędkość: | 246 - 365 obr./min | Moment obrotowy: | 765 - 885 nm |
| Podkreślić: | 1041214006 Silnik hydrauliczny,104-1214 Silnik hydrauliczny,Eaton Char-Lynn 2000 Silnik hydrauliczny |
||

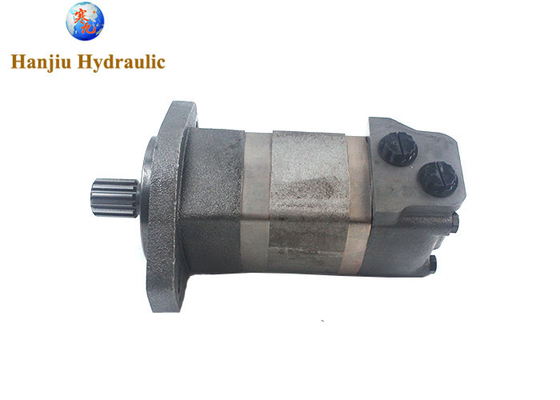

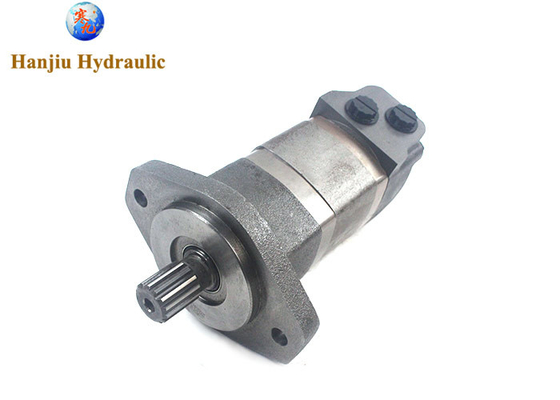

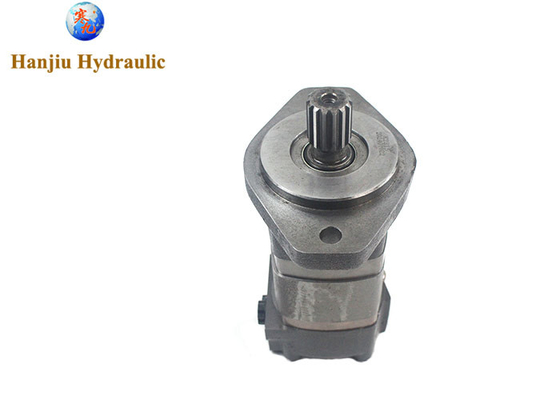

104-1214-006 1041214006 104-1214 Silnik hydrauliczny Kompatybilny z Eaton Char-Lynn serii 2000
Szybki przegląd:
Numer modelu:BMK2-315= 104-1214-006
| przemieszczenie | 315 ml/rok |
| prędkość | 246-365 obrotów/min |
| moment obrotowy | 765-885 nm |
| montaż |
2 Bolt SAE B Flanca
|
| węzeł | 14 zębów wiązki spline |
Główne specyfikacje:
| Główne specyfikacje: | |||||||||||
| Rodzaj | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| Przemieszczenie geometryczne (cm3 / obrót) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| Maksymalna prędkość (rpm) | Kont. | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| Int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| Maksymalny moment obrotowy (N·m) | Kont. | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| Int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| Maksymalny spadek ciśnienia (MPa) | Kont. | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| Int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| szczyt | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| Maksymalny przepływ (L/min) | Kont. | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Masę (kg) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * Ciśnienie ciągłe: maksymalna wartość ciągłego działania silnika. | |||||||||||
| * Ciśnienie przerywane: maksymalna wartość silnika pracy w ciągu 6 sekund na minutę. | |||||||||||
| * Ciśnienie szczytowe: maksymalna wartość silnika pracy w 0,6 sekundy na minutę. | |||||||||||
Więcej silnika BMK2, BMK2- Silnik orbitalny (obciążeń 65 500 CC) dostępny:
1. Rodzaje
Rodzaje silników hydraulicznych o niskim biegu i dużym momentu obrotowym są stosunkowo bogate, można je podzielić na: silnik hydrauliczny z tłokami radialnymi, silnik hydrauliczny z wiązaniem wału klikatkowego,silnik hydrauliczny cylindrowy wahadłowy i silnik hydrauliczny cykloidalny itp..
2Cechy i zalety
(1) Funkcja niskich prędkości: nie ma potrzeby zwiększania urządzenia opóźniającego i może realizować bezstopniową regulację prędkości.
(2) Wysoki moment obrotowy: zapewnia pełny moment obrotowy, uruchamianie bez ograniczeń czasowych i częstotliwości, szczególnie odpowiedni do ponownego uruchamiania z pełnym obciążeniem.
(3) Odporność na uderzenia: niezawodna, długotrwała ciągła eksploatacja i długa żywotność w trudnych warunkach pracy i środowiskach.
(4) Łatwe w montażu i praktycznie bez konserwacji: bezpośrednio na wałku napędowym, wysoka niezawodność, oszczędność miejsca
(5) Doskonała sterowalność: precyzyjne pozycjonowanie, powolne obroty, ale płynna i szybka reakcja na przyspieszenie i hamowanie.
(6) Doskonała funkcja: przy użyciu dwóch lub więcej silników hydraulicznych zapewnia doskonałą funkcję rozkładu obciążenia lub funkcję synchronizacji.
3. Środki ostrożności podczas montażu
(1) Rozsądne i skuteczne montowanie silnika jest warunkiem przedłużenia jego żywotności.śruby na górze dowolnych części mechanicznych mają określone wymagania dotyczące momentu obrotowegoW zależności od specyfikacji śrub i materiałów stosowanych do montażu, wielkość momentu obrotowego jest również różna.Musisz użyć klucza., w celu zapewnienia jednakowej szczelności każdej śruby, zbyt duży moment obrotowy spowoduje, że śruby wywołują zmęczenie metalowe, skracając okres użytkowania śrub,zbyt niski moment obrotowy sprawi, że śruby łatwo się rozluźnią, a ostatecznie zdarzą się wypadki.
(2) Podczas montażu należy przed instalacją oczyścić powierzchnię złącza silnika i ramienia momentu obrotowego oraz nałożyć smarki.zainstalować instrukcje rozsądnej instalacji.
