Szczegóły Produktu:
Zapłata:
|
| Model nr.: | 3p40 | Gwarancja: | 12-18 miesięcy |
|---|---|---|---|
| szpula: | 1, 2, 3, 4, 5, 6, ... | PRZEPŁYW: | 40 litrów, 50 litrów, 60 litrów, 80 litrów, 100 litrów, 120 litrów, 140 litrów, ... |
| Funkcja szpuli: | pływający typ sterowania | Materiał: | żeliwo |
| Podkreślić: | 3 Zawór sterujący kierunkiem,11GPM monoblokatowy zawór sterujący kierunkiem,Zawór sterujący kierunkowym 40 L/min |
||

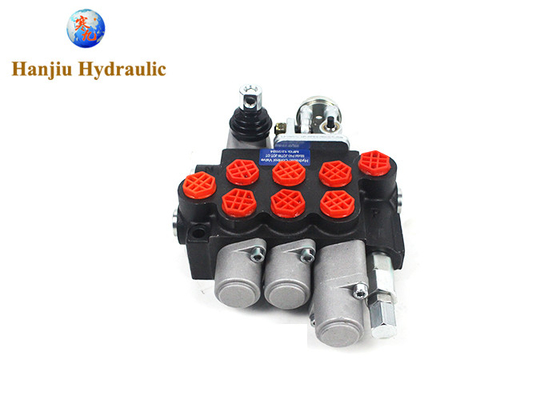

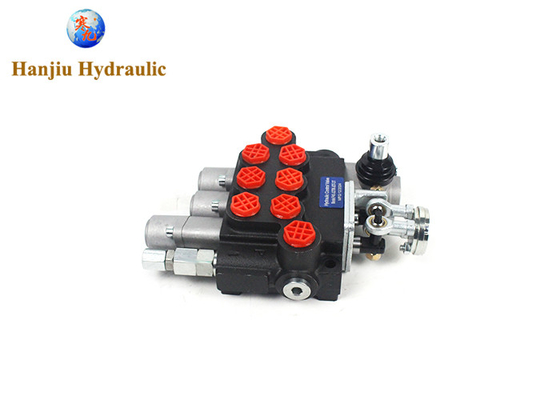

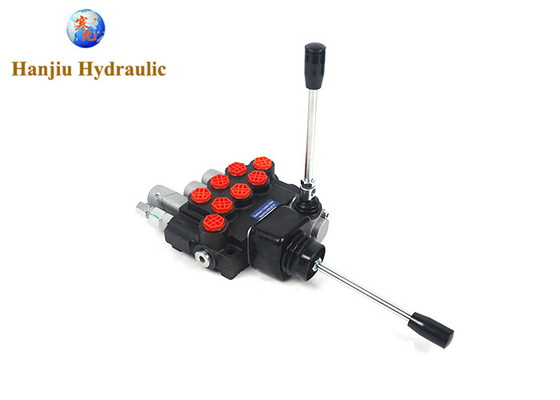

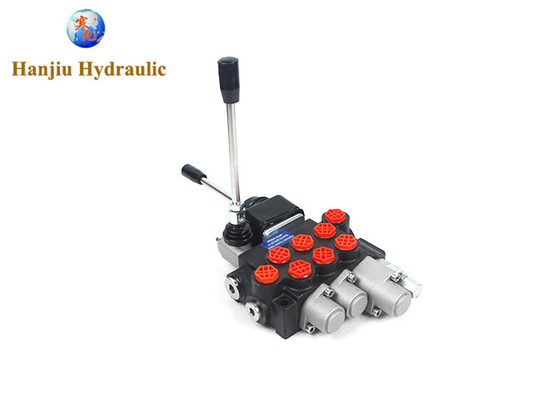

Monoblok zawór sterowania kierunkowego 40 L/Min (11GPM) 3 spiralę 4 pozycje podwójne działanie + joystick
Zawory z serii P40 o konstrukcji monobloków średniego i wysokiego ciśnienia opracowano na podstawie technologii europejskiej.
.Wewnętrzny zawór awaryjny: zawór awaryjny znajdujący się wewnątrz nadwozia zaworu ma zapewnić, że olej hydrauliczny nie zostanie zwrócony.
.Wewnętrzny zawór awaryjny: zawór awaryjny znajdujący się wewnątrz nadwozia zaworu może regulować ciśnienie robocze układu hydraulicznego.
.Przewód olejowy: obwód równoległy, moc poza opcją
.Sposób sterowania: ręczny, hydrauliczny, pneumatyczny, elektropneumatyczny, elektrohydrauliczny,
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Konstrukcja zaworów: konstrukcja monoblokowa, 1-7 dźwigni.
| Temperatura otoczenia | -40C... +60C |
| Wiszkość | 12...800 mm2/s |
| Temperatura płynu | -15C... +80C |
| Filtracja | 10 do NAS 1638 |
| Maksymalne ciśnienie robocze | 250 barów |
| Wsteczne ciśnienie | 50 barów |
| Przepływ nominalny | 40 l/min |
| Wyciek ((A,B-T) | 15 cm3/min przy 120 bar |
| Uderzenie spiralą | 6 mm |
| Siła napędowa | < 200 N |
| Modyfikacja/Spooli | od 1 do 7 |
Zakres ciśnienia:
Maksymalne ciśnienie napędowe: 250 barów (3625,94 psi)
Maksymalne ciśnienie przy powrocie: 50 barów (725,19 psi)
Maksymalne ciśnienie na przekrojach: 300 barów (4351,13 psi)
Ciśnienie otwierające zaworu obejściowego wzrasta proporcjonalnie do wzrostu natężenia przepływu:
180 barów (2610,68 psi) przy 10 l/min
190 barów (2755,72 psi) przy 20 l/min
200 barów (2900,75 psi) przy 30 l/min
210 barów (3045,79 psi) przy 40 l/min
Zaleca się sprawdzenie i ustawienie prawidłowego ciśnienia przed uruchomieniem.
Samoregulowany, pełna rotacja 30 Bar (zmiana 435,11 psi).
