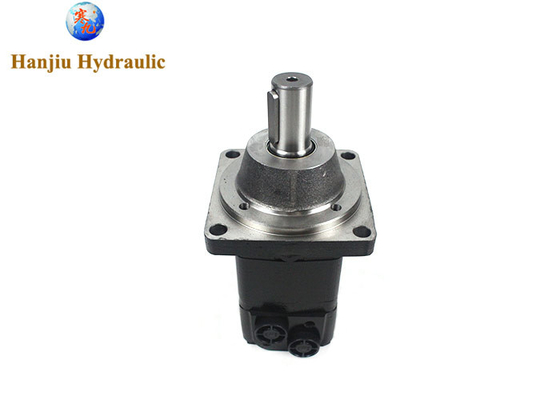

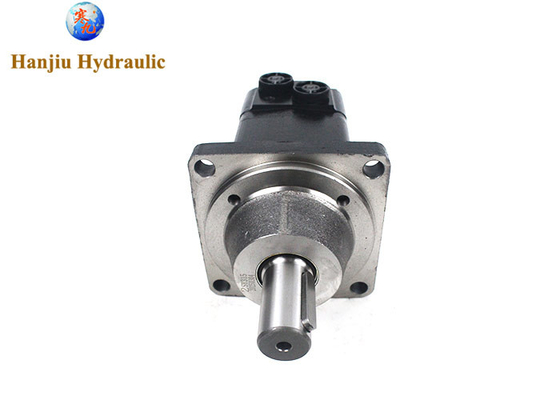

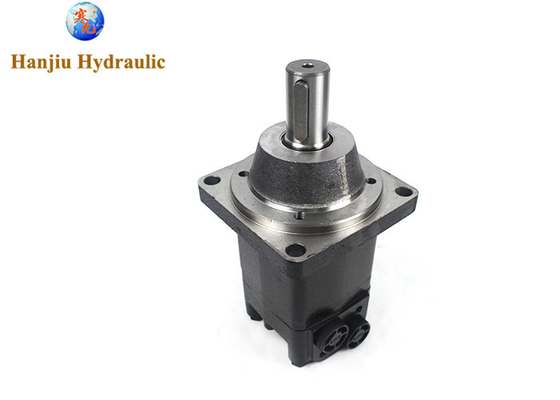

32mm 1/2 BSP Hydraulic Orbital Motor OMSW315-151F0527 Biały Motor

32mm 1/2 BSP Hydraulic Orbital Motor OMSW315-151F0527 Biały silnik

Szczegóły produktu:

Kod typu 151F0527--BMSY-315-W-B-D

Wymiar: 315 cm3

Flanka:4-Ø13,5 Kołowy płaszcz Ø160/Pilota Ø125×8

Włócznik:WłócznikØ32, klawisz 10 × 8 × 45

Przenośniki: G1/2 Wstawiennictwo manifold,2-M10, G1/4

Wprowadzenie BMSY:

Ten silnik jest silnikiem hydraulicznym dyskowym, ponieważ jest szeroko stosowany na rodzaju wiertarki rolniczych, rolniczych, budowlanych, przemysłowych i ciężkich maszyn. ma wiele zastosowań w każdym walcowaniu,podnoszenieJest również nazywany silnikiem hydraulicznym orbitalnym, lub silnikiem orbitalnym, lub silnikiem typu Low Speed High Torque, również silnikami hydraulicznymi z zawórami tarczowymi.

Główne specyfikacje:

Seria BM produkowana przez Hanjiu (kompatybilna z Danfoss)

(1) Najważniejsze informacje techniczne:

1Konstrukcja łożysk z rolek w kształcie koniu jest odporna na duże obciążenia osiowe/promieniowe przy ciśnieniu ciągłym 20,5 MPa i ciśnieniu przerywanym 31 MPa3.

2 Modularyzowana konstrukcja, zapewniająca różnorodne konfiguracje flans i portów olejowych, dostosowujące się do złożonych wymagań instalacyjnych.

3Oszczędność: cena jest o 20-30% niższa niż w przypadku marek europejskich i amerykańskich, a jednocześnie posiada certyfikat ISO i stabilną jakość.

Przedmioty i metody badań

(1) Badanie weryfikacji przemieszczenia: pod ciśnieniem bez obciążenia,pomiar przemieszczenia przy dowolnej z ustawionych prędkości od 20% do 50% prędkości znamionowej i przemieszczenia przy prędkości znamionowej odpowiednio,.

(2) Badanie wydajności: 1 Przy 25% nominalnej prędkości obrotowej i nominalnym ciśnieniu pomiar przepływu i inne dane z pierwszego etapu po ustabilizowaniu pracy.zgodnie z powyższą metodą, zostały zmierzone od 25% ciśnienia znamionowego do ciśnienia znamionowego pomiędzy ponad sześcioma równymi grupami danych w punktach ciśnienia badawczego; 2 przy maksymalnej prędkości i prędkości znamionowej 85%, 70%, 55%, 40%, 25%,odpowiednio, aby zmierzyć powyższe punkty ciśnienia badawczego grup danych; 3 metoda badania odwrotnego i metody badania przodkowego jest taka sama; 4 temperatura wejściowa 20-35 °C i 70-80 °C i 70-80 °C.W warunkach temperatury wejściowej 20-35°C i 70-80°C, zmierzyć wydajność objętościową większą niż 7 równych punktów ciśnienia w zakresie ciśnienia bez obciążenia do ciśnienia znamionowego przy prędkości znamionowej;10-28) oraz kompleksowej krzywej wydajności; 6 Wykreśl krzywą sprawności, gdy temperatura oleju wynosi 20-35°C i 70-80°C.

(3) Badanie sprawności uruchamiania: zastosować metodę uruchamiania przy stałym momentu obrotowym lub metodę uruchamiania przy stałym ciśnieniu, przy różnych wartościach momentu obrotowego lub ciśnienia stałego,pomiar ciśnienia startowego lub momentu obrotowego wału wyjściowego silnika pod różnymi kątami fazy, a w kierunku do przodu i w kierunku do tyłu odpowiednio przy 25%, 75% i 100% ciśnienia znamionowego i określonych warunkach przeciwciśnienia, i obliczyć sprawność startową.

(4) Badanie wydajności przy niskich prędkościach W warunkach ciśnienia znamionowego i określonego przeciwciśnieniapowtórzyć pomiar minimalnej prędkości w kierunku dodatnim i ujemnym bez pełzania metodą stopniowego zmniejszania prędkości i stopniowego zwiększania prędkości, odpowiednio. Mierzyć minimalną prędkość od 50% ciśnienia znamionowego do minimalnej prędkości 4 równych punktów ciśnienia między ciśnieniami znamionowymi zgodnie z powyższą metodą,i sprawdzić punkty ciśnienia w pozytywnych i ujemnych testach kierownictwa więcej niż 5 razy.

Skontaktuj się ze specjalistą hydraulicznym lub HANJIU.
