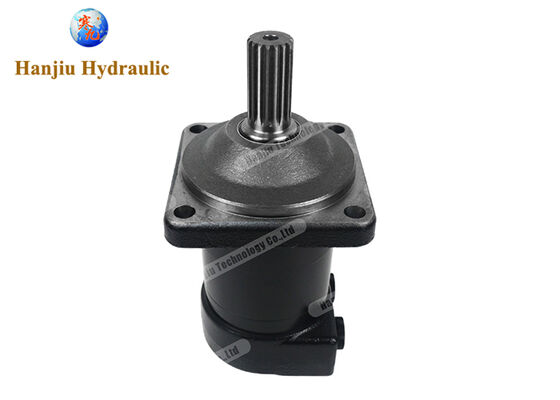

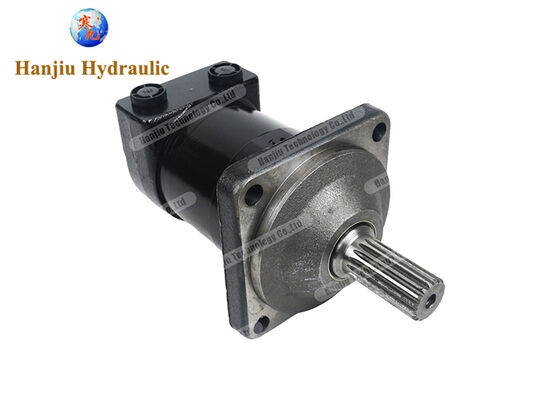

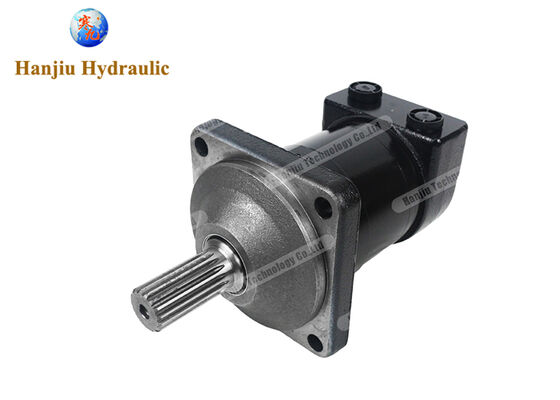

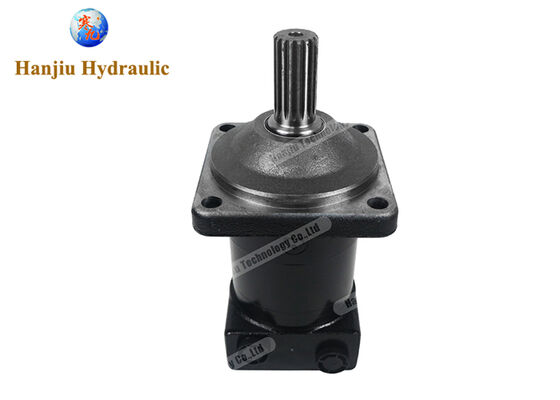

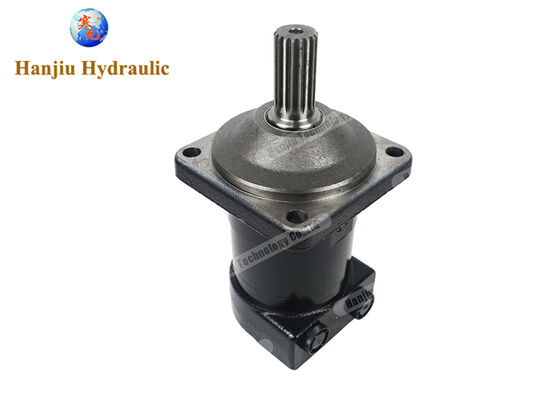

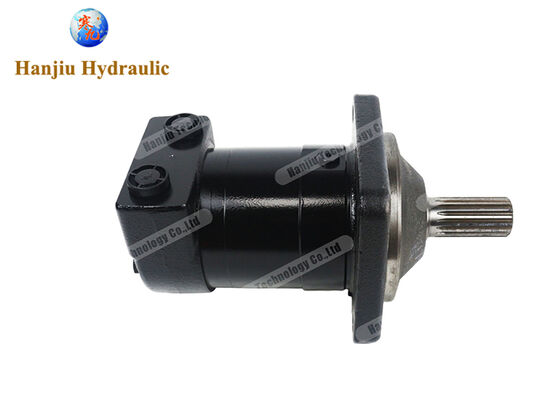

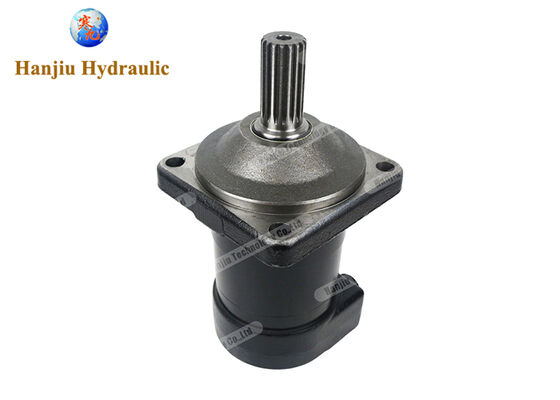

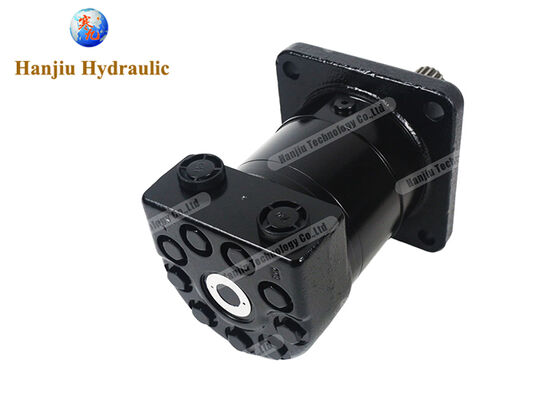

Silnik orbitalny TMT 500 - 500 cm³ z wałem wielowypustowym
Wysokowydajny silnik hydrauliczny przeznaczony do stosowania zarówno w otwartych, jak i zamkniętych układach hydraulicznych.
Szybki przegląd
- Model: BMT500 / 151Z3024 (TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN)
- Wał: Wał wielowypustowy Z17, średnica zewnętrzna 38,1 mm
- Kołnierz: Kwadratowy kołnierz czterootworowy, średnica środkowa 160 mm
- Pojemność skokowa: 494,8 cm³/obrót
- Interfejsy: Gwint G3/4 (3/4" BSPP) i odpływ G1/4 (1/4" BSPP)
Specyfikacje wydajności
| Typ |
BMT 160 |
BMT 200 |
BMT 230 |
BMT 250 |
BMT 315 |
BMT 400 |
BMT 500 |
BMT 630 |
BMT 800 |
| Pojemność skokowa (cm³/obr) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
| Maks. prędkość - ciągła (obr/min) |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| Maks. prędkość - przerywana (obr/min) |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| Maks. moment obrotowy - ciągły (N.m) |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| Maks. moment obrotowy - przerywany (N.m) |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| Maks. moment obrotowy - szczytowy (N.m) |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| Maks. moc wyjściowa - ciągła (KW) |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| Maks. moc wyjściowa - przerywana (KW) |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| Maks. spadek ciśnienia - ciągły (MPa) |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| Maks. spadek ciśnienia - przerywany (MPa) |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| Maks. spadek ciśnienia - szczytowy (MPa) |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| Maks. przepływ - znamionowy (L/min) |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Maks. przepływ - ciągły (L/min) |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| Maks. przepływ - przerywany (L/min) |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| Maks. ciśnienie wlotowe - ciągłe (MPa) |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| Maks. ciśnienie wlotowe - przerywane (MPa) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Maks. ciśnienie wlotowe - szczytowe (MPa) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Waga (kg) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
Szczegóły techniczne
| Kod modelu |
TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN |
| Seria silników |
Seria TMT |
| Układ zaworów |
Zawór tarczowy z napędem zaworu |
| Typ zestawu kół zębatych orbitalnych |
Geroler |
| Rozmiar silnika |
500 |
| Pojemność geometryczna |
494,8 cm³/r [30,19 cali³/r] |
| Typ kołnierza montażowego |
4 śruby - kwadrat |
| Wymiary kołnierza montażowego |
160,0 x 9,0, 200,0, 18,0 mm [6,30 x 0,35, 7,87, 0,71 cala] |
| Typ wału |
Wielowypustowy |
| Wymiar wału |
Średnica 1 1/2 cala, 17T, gwint M12 x 1,75-6H na końcu wału |
| Klin wału |
n/d |
| Typ gwintu portu głównego |
BSP |
| Styl portu głównego |
Port boczny - naprzemienny |
| Wymiar portu głównego |
G 3/4 |
| Wymiar portu spustowego |
G 1/4 |
| Wymiar portu zwalniania hamulca |
n/d |
| Malowany |
Nie |
| Informacje o malowaniu |
n/d |
| Specjalne cechy sprzętowe |
Standardowe |
| Specjalne cechy montażu |
Standardowe |
Dostępne modele serii TMT
TMT 250: 151Z3010, 151Z3016, 151Z3060, 151Z3020, 151Z3026, 151Z3070, 151Z3030, 151Z3036, 151Z3080
TMT 315: 151Z3011, 151Z3017, 151Z3061, 151Z3021, 151Z3027, 151Z3071, 151Z3031, 151Z3037, 151Z3081
TMT 400: 151Z3012, 151Z3018, 151Z3062, 151Z3022, 151Z3028, 151Z3072, 151Z3032, 151Z3038, 151Z3082
TMT 470: 151Z3013, 151Z3063, 151Z3023, 151Z3073, 151Z3033, 151Z3083
TMT 500: 151Z3014, 151Z3064, 151Z3024, 151Z3074, 151Z3034, 151Z3084
TMT 630: 151Z3015, 151Z3065, 151Z3025, 151Z3075, 151Z3035, 151Z3085
Dodatkowe modele serii BMT
BMT 160, BMT 200, BMT 250, BMT 315, BMT 400, BMT 500, BMT 630, BMT 800
BMTE 230, BMTE 250, BMTE 315, BMTE 400, BMTE 500, BMTE 630, BMTE 800
BMTJ 230, BMTJ 250, BMTJ 315, BMTJ 400, BMTJ 500, BMTJ 630, BMTJ 800
