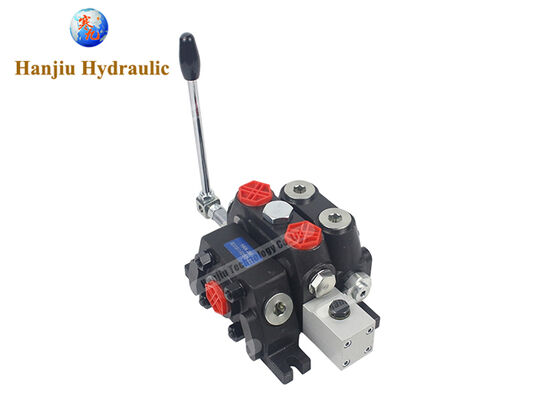

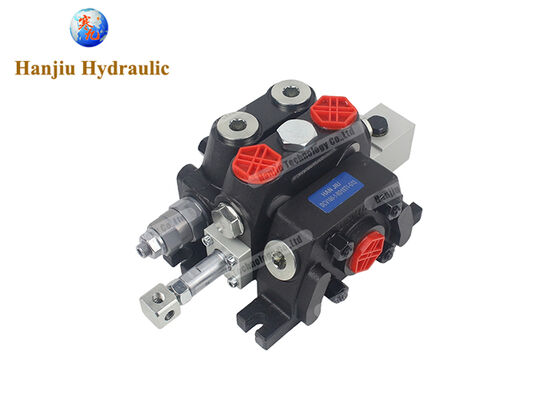

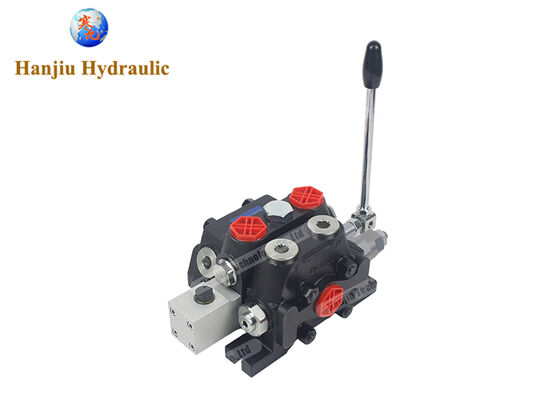

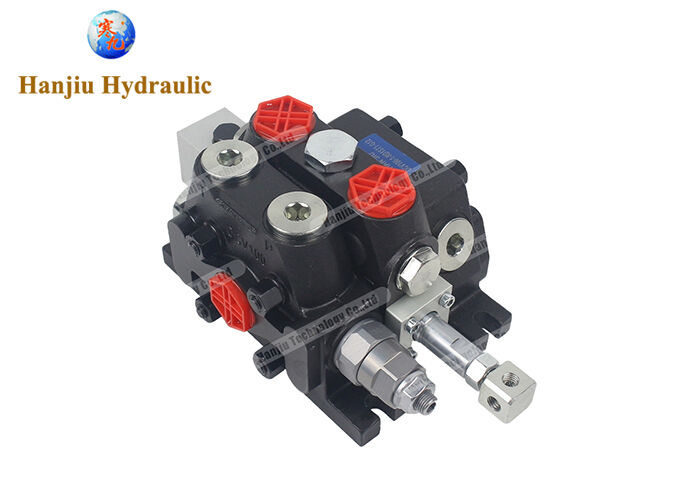

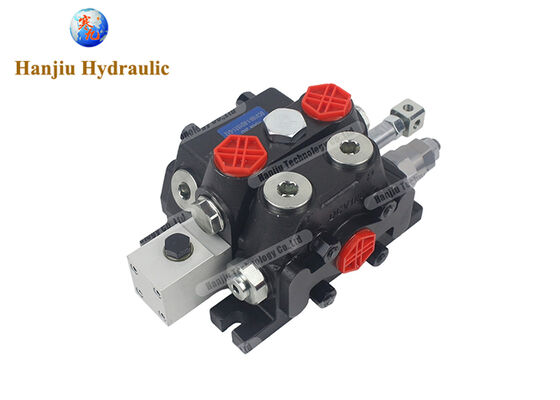

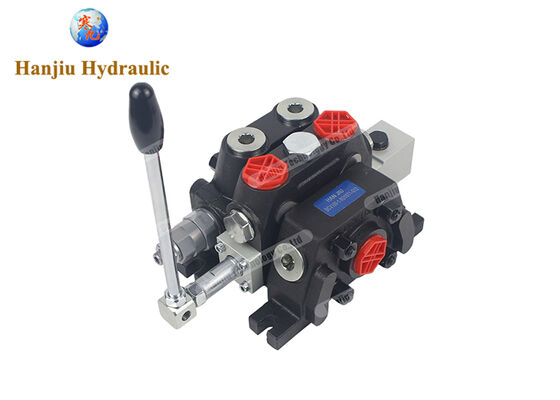

Zawór sterujący kierunkiem 20-200L, 100 - 350 BAR

Wyniki badań:

Zawory sterowania kierunkiem hydraulicznym w pełni kompatybilne z Walvoil, Hydrocontrol, Badestnost i innymi europejskimi i amerykańskimi markami

Jesteśmy profesjonalnym producentem hydraulicznych zawórów sterowania kierunkowego w Chinach.ElektroelektrycznePrzepływy wynoszą od 20 do 200 l/min, a ciśnienie może sięgać 315 barów.

Nasze zawory hydrauliczne mogą całkowicie zastąpić lub dopasować się do głównych włoskich i europejskich marek, takich jak:Ślimak,Hydrokontrola, orazBadestnostSą odpowiednie do różnych zastosowań, w tym maszyn budowlanych, maszyn rolniczych, platform pracy powietrznej, sprzętu do obróbki materiałów i pojazdów przemysłowych.

I. Dlaczego dystrybutorzy, producenci sprzętu i warsztaty naprawy powinni kupować od nas?

1Dystrybutorzy: wysokie marże zysku i szybki obrót zapasami

Nasze zawory hydrauliczne są wyceniane na poziomie 30%-50% marek europejskich i amerykańskich, co pozostawia dystrybutorom duże marże zysku.i liczba jednostek może zostać zwiększona z 1 do 12 lub więcej, zapewniając kompleksowe usługi dla różnych potrzeb od lekkich maszyn rolniczych po ciężkie maszyny budowlane.wspieranie tworzenia niezależnych marek i wspieranie dystrybutorów w budowaniu długoterminowej lojalności klientów.

2Producenci sprzętu (OEM): zmniejszenie kosztów zamówień i zoptymalizowanie łańcucha dostaw

Producenci urządzeń potrzebują podstawowych komponentów, które są niezawodne, mają spójne parametry i stabilne terminy dostawy.Nasze zawory hydrauliczne są w pełni zgodne z europejskimi i amerykańskimi markami pod względem wymiarów, paski montażowe, specyfikacje portów, wartości ciśnienia i krzywe przepływu, umożliwiające bezpośrednią wymianę istniejących konfiguracji bez modyfikacji konstrukcji maszyny hosta.Wspieramy dostosowanie na podstawie rysunków √ niestandardowe funkcje wałkowe, specjalne pozycje portów, różne napięcia magnetyczne i powłoki odporne na korozję mogą być dostosowywane w zależności od potrzeb.skrócenie czasu reakcji łańcucha dostaw, oraz zminimalizować długie okresy oczekiwania związane z importowanymi markami.

3Dostawca usług naprawczych: dostawca części, szybka dostawa.

Rynek napraw jest najbardziej podatny na trudności w pozyskiwaniu części, długie terminy realizacji i nieprzezroczyste ceny.zestawy rdzeni zaworówProdukty standardowe są wysyłane w ciągu 7-15 dni, z dużym zapasem i szybką reakcją, pomagając pracownikom naprawy znacznie skrócić czas przestoju sprzętu.W porównaniu z długimi (60-90 dni) cyklami obsługi posprzedażowej marek europejskich i amerykańskich, mamy znaczną przewagę czasową.

II. Jakie są nasze zalety w porównaniu z markami europejskimi i amerykańskimi?

Korzyść 1: Znacząca przewaga cenowa, wiodąca efektywność kosztowa

Dzięki efektom klasterów przemysłowych i pionowo zintegrowanemu łańcuchowi dostaw (odlewanie, precyzyjne obróbki CNC, szlifowanie rdzenia zaworu i zintegrowane elementy uszczelniające),Nasze koszty produkcji są znacznie niższe niż u europejskich i amerykańskich producentów.Walenki hydrauliczne o równoważnej wydajności są dostępne w cenie 30%-50% marek europejskich i amerykańskich, bez uszczerbku dla jakości.Krajowe wyroby zawory hydrauliczne osiągnęły technologię porównywalną z importowanymi markami, oferując jednocześnie niezrównaną przewagę cenową.

Zalety drugie: kompleksowe porównanie parametrów technicznych, bezproblemowa wymiana

Nasze zawory hydrauliczne są w pełni kompatybilne z międzynarodowymi markami pod względem ciśnienia nominalnego (do 315 barów), zakresu przepływu (20~200 L/min), liczby jednostek (1~12 jednostek) i funkcji pozycji środkowej.Mogą one bezpośrednio zastąpić odpowiednie modele marek takich jak Walvoil, Hydrocontrol i Badestnost.i może być stosowany w maksymalnie 7 jednostkachNasze odpowiednie parametry produktu są całkowicie zgodne.

Zalety trzecie: kompleksowe metody kontroli, szerokie zasięg

Nasze produkty obsługują wiele metod sterowania, w tym ręczne, elektryczne, pneumatyczne, elektro-hydrauliczne, elektryczne, elektromagnetyczne i zdalne sterowanie.Elektro-hydrauliczna metoda sterowania łączy w sobie zalety technologii elektronicznej i hydraulicznej, ciągłe regulacja pozycji rdzenia zaworu poprzez regulację sygnału elektrycznego wejściowego w celu precyzyjnego sterowania ciśnieniem i przepływem układu hydraulicznego,zapewnienie wysokiej precyzji pracy w precyzyjnych układach hydraulicznych wymagających wysokiej dokładności sterowaniaOd prostej obsługi ręcznej po skomplikowane zdalne sterowanie automatyczne, możemy zapewnić rozwiązania dopasowane.

Korzyść 4: Dostępna struktura modułowa/integralna, elastyczna adaptacja

Modułowy zawór wielowymiarowy przyjmuje konstrukcję bloku budowlanego, w której każdy moduł funkcjonalny może być elastycznie łączony zgodnie z rzeczywistymi potrzebami.oferuje potężną funkcjonalność i ułatwia dodanie lub zmniejszenie połączeńZintegrowany zawór wielowymiarowy posiada kompaktową strukturę, wysoką sztywność i doskonałą uszczelność, co czyni go odpowiednim do zastosowań o ograniczonej powierzchni instalacyjnej.Obie konstrukcje mogą być dostosowywane z zaworami reliefu, zawory uzupełniające i zawory łączone w celu elastycznego zaspokojenia potrzeb różnych systemów gospodarzy.

Zalety 5: krótki czas dostawy, stabilne zaopatrzenie

Europejskie i amerykańskie marki często mają cykle dostawy 60-90 dni, znacząco pod wpływem globalnych wahań łańcucha dostaw.Wykorzystanie dobrze rozwiniętego chińskiego ekosystemu produkcji komponentów hydraulicznych i własnej stabilnej mocy produkcyjnej, standardowe modele mogą zostać wysłane w ciągu 7-15 dni, a zamówienia masowe mogą zostać zorganizowane do szybkiej produkcji na podstawie negocjacji.Oznacza to krótsze czasy oczekiwania na produkcję i szybsze możliwości reakcji rynku.

Zalety 6: Kompletne certyfikacje, nieograniczony eksport

Nasze produkty posiadają certyfikat systemu zarządzania jakością ISO 9001 i spełniają międzynarodowe standardy, takie jak CE, umożliwiając płynny eksport na rynki światowe, w tym Europę, Amerykę Północną, Azję Południowo-Wschodnią,Ameryka PołudniowaChiński klaster przemysłu komponentów hydraulicznych stworzył wysoce wyspecjalizowany system łańcucha dostaw, posiadając zaawansowane centra obróbki CNC, linie obróbki cieplnej,oraz całkowicie hydrauliczne ławki badawcze w celu zapewnienia dokładności wymiarowej produktu i spójności funkcjonalnej.

III. Główne obszary zastosowań hydraulicznych zaworów sterujących kierunkiem

Zawory sterujące kierunkiem są "centrum nerwowym" systemu hydraulicznego, używane do sterowania kierunkiem przepływu, stanem włączonym/wyłączonym i dystrybucją przepływu oleju hydraulicznego.

Maszyny budowlane:Ekskawatory, ładowarki, buldożery, rolki drogowe, żurawie, wózki widłowe, wózki widłowe teleskopiczne, ładowarki z ruchem bieżącym, ładowarki wyciągów, żurawie do ciężarówek, ciężarówki pompowe, mieszarki betonowe

Maszyny rolnicze:Traktory, kombajny, balery, opryskiwacze, rozrzucacze nawozów, kosiarki trawnikowe, siewce, maszyny rolnicze z teleskopicznym wyciągiem

Warsztaty lotnicze Platformy przemysłowe:Podnośniki nożyczkowe, podnośniki przegubowe

Urządzenia do obróbki materiałów: Podnośniki widłowe, zestawki, ładowarki palety, platformy podnoszące, dźwignie, dźwignie

Pojazdy przemysłowe:Pojazdy sanitarne, sprężarki śmieci, miotły, pralki podłogowe, pojazdy górnicze

Maszyny leśne:Maszyny do drzewnictwa, zbieracze drewna, drzazgi drzewnicze, trawiarki

Maszyny morskie:Maszyny pokładowe, układy układu kierowniczego, dźwignie kotwicowe

Automatyka przemysłowa:Maszyny do formowania wtryskowego, Prasy, Narzędzia maszynowe, Systemy hydrauliczne linii produkcyjnych

IV. Właściwe stosowanie hydraulicznych zaworów sterujących kierunkiem

1. Rozważania dotyczące wyboru

Przed wyborem zaworu należy sprawdzić zgodność następujących kluczowych parametrów:

Zastosowanie współczynnika przepływu:Należy obliczyć całkowity wymagany maksymalny przepływ wszystkich siłowników (cylindry hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydrauliczne, silniki hydraulic, silniki hydraulic, silniki hydraulic, silnikisilniki) i wybrać specyfikację odpowiedniego zaworuUnikaj "niewystarczająco mocnych" zaworów, ponieważ niewystarczająca przepływność może prowadzić do przegrzania zaworów, wycieku lub powolnego działania siłownika.

Zmiana ciśnienia:Ciśnienie nominalne zaworu musi być ≥ najwyższe ciśnienie robocze systemu, które może osiągnąć 315 barów.

Metoda kontroli:wyraźnie określić metodę pracy (ręczną, elektryczną, pneumatyczną, elektrohydrauliczną itp.) oraz wymagania dotyczące prędkości reakcji; sterowanie ręczne jest odpowiednie w prostych warunkach pracy;elektrohydrauliczne sterowanie proporcjonalne nadaje się do systemów automatycznych; sterowanie pneumatyczne jest odpowiednie dla środowisk odpornych na wybuchy.

Forma konstrukcyjna:W zależności od przestrzeni instalacyjnej należy wybrać konstrukcję zintegrowaną (kompaktową) lub zsegmentowaną (elastyczną rozszerzającą się).

Funkcja neutralnej pozycji: Potwierdzić typ funkcji neutralnej pozycji (np. zamknięcie neutralnej pozycji, rozładunek neutralnej pozycji, utrzymanie ciśnienia neutralnej pozycji itp.) w celu zapewnienia ciągłego i bezwstrząsowego przełączania.

Specyfikacje portu:Potwierdzić specyfikacje i kierunek wlewu/wylewu oraz portów roboczych (przędza G, przędza UNF, flanszka SAE itp.) w celu ułatwienia układu rurociągu.

2. Wymagania dotyczące instalacji

Przed instalacją należy sprawdzić, czy ciśnienie nominalne, nominalny przepływ i funkcja zaworu z wałką spełniają wymagania systemu hydraulicznego.

Płytka mocująca i uchwyt muszą być płaskie, a siła przycisku śrub mocujących musi być równomierna, aby zapobiec skręcaniu się wału zaworu.

W przypadku zaworów wielowierzchowych z wieloma sekcjami zaworów należy upewnić się, że dwustronna pręgna z przęgiem jest zaciśnięta do określonego momentu obrotowego (zwykle 95-120 N·m).Niewystarczający moment zaciskania spowoduje wyciek oleju między sekcjami zaworów.

Przy montażu zewnętrznego mechanizmu pracy zaworów należy zapewnić swobodny ruch zaworów z wałką bez zatrzymywania się i zapobiegać siłom bocznym na rdzeniu zaworów.

W przypadku instalacji na maszynach narażonych na silne wibracje należy zastosować środki tłumiące wibracje.

Należy prawidłowo podłączyć wlot (P), zwrot (T) i wszystkie porty robocze (A/B).

Rury nie powinny być zbyt cienkie ani zbyt długie, aby zapobiec zwiększonej utracie ciśnienia i przegrzaniu systemu.

Jeżeli spawanie odbywa się w pobliżu zaworu, należy zapobiegać uszkodzeniu pierścieni O, pierścieni pyłowych i odsłoniętych części zaworu.

3Wymagania dotyczące oleju hydraulicznego

Olej roboczy powinien być czysty, o dokładności filtracji nieprzekraczającej 10 μm. Najwyższy poziom zanieczyszczenia płynu hydraulicznego powinien być nie mniejszy niż ISO 4406 19/16,o węglowolności 10 ‰ 400 mm2/s i temperaturze regulowanej w zakresie od -20°C do +80°C.

4Codzienna eksploatacja i konserwacja

Regularnie sprawdzaj poziom oleju i czystość, aby zanieczyszczenia nie zatykały otworów lub otworów zaworu, powodując zablokowanie.

W zależności od warunków pracy urządzenia olej hydrauliczny i element filtrujący należy wymieniać co 500-1000 godzin.

Jeżeli urządzenie nie jest używane przez dłuższy czas, zaleca się okresowe uruchamianie urządzenia i wielokrotne uruchamianie zaworu w celu zapobiegania zablokowaniu rdzenia zaworu.

V. Powszechne problemy Metody rozwiązywania problemów i naprawy

1. Zawór spiralny nie może zostać zresetowany lub nie jest ustawiony poprawnie

• Możliwe przyczyny.
• Zresetuj sprężyno zniekształcone. Zmień sprężyno zwrotne.
• Pozycjonowanie sprężyny zniekształcone.
• Pozycjonowanie rękawiczki zużyte.
• Brudne pomiędzy workiem zaworu a wałkiem wałkowym.
• Nieuporządkowany zewnętrzny mechanizm sterowania.

2. Zewnętrzne wycieki

• Możliwe przyczyny.
• Starożytne lub uszkodzone pierścienie O na obu końcach wału odwracalnego.
• Uszkodzone pierścienie pomiędzy powierzchniami kontaktu z nadwoziem zaworu.
• Niewystarczający moment ściskania śruby z dwustronnym końcem w zaworach wielowymiarowych. Wróć do określonego momentu (około 120 N · m)

3Niestabilne lub niemożliwe do regulowania ciśnienia zaworu bezpieczeństwa

• Możliwe przyczyny.
• Zdeformowana sprężyna regulacyjna pod ciśnieniem.
• Zaniedbany zawór pilotażowy.
• Spuść orzech.
• Zapchany uszkodzony otwór głównego wału.
• Nieprawidłowe działanie basenu (niewystarczające zaopatrzenie w olej) Naprawa hydrauliczna pompy

4Mechanizm roboczy widocznie opada, gdy zawór spulowy znajduje się w pozycji neutralnej.

• Możliwe przyczyny i rozwiązywanie problemów
• Zwiększona przepustowość pomiędzy nadwoziem zaworu a zawórem wałkowym z powodu zużycia Naprawa lub wymiana zaworu wałkowego
• Nieprawidłowe ustawienie zaworu cewki
• zużycie lub zanieczyszczenie zaworu stożkowego Wymiana zaworu stożkowego lub usuwanie zanieczyszczeń.

5. Nieprawidłowe działanie zaworu wielostronnego (powolne lub brak działania)

• Rozwiązania problemów
• Zanieczyszczenie lub zablokowanie oleju hydraulicznego Gruntownie oczyścić zawór wielostronnego i wymienić filtr
• zużycie wewnętrznego rdzenia zaworu lub uszczelnień
• Uszkodzone oleje hydrauliczne Całkowicie wyciąć stare oleje i dodać nowe oleje spełniające normy
• Nieprawidłowe działanie zaworu elektromagnetycznego (wtyka sterowanego elektrycznie) Sprawdź cewkę i obwód zaworu elektromagnetycznego; w razie potrzeby wymienić zawór elektromagnetyczny
• Wysoka temperatura otoczenia Poprawa warunków pracy w celu uniknięcia wpływu wysokiej temperatury na zawór
• Wymaganie, aby w trakcie badań nie występowało żadnych objawów, które mogłyby być spowodowane nieprawidłowymi działaniami.

6- Porady dotyczące utrzymania.

• Przed przeprowadzeniem konserwacji należy przeprowadzić wstępną inspekcję: sprawdzić czy olej hydrauliczny jest czysty, czy poziom oleju jest normalny,i jeśli na zewnątrz zaworu wielowrotnego występuje jakiekolwiek oczywiste uszkodzenie lub wyciek.
• Po demontażu i czyszczeniu należy sprawdzić stan wszystkich rdzeni, uszczelnień i sprężyń zaworu.
• W przypadku zaworów elektrohydraulicznych/elektrohydraulicznych należy sprawdzić, czy zawor magnetyczny i powiązane z nim obwody działają prawidłowo.
• Jeżeli uszkodzenie wewnętrzne jest poważne, zaleca się wymianę całego zaworu wielostronnego w celu zapewnienia bezpieczeństwa systemu.
• Zaleca się wymianę starzejących się uszczelnień podczas konserwacji, aby zapewnić przywrócenie wydajności zaworu do ustawień fabrycznych.

VI. Jakie problemy mogę pomóc dealerom, producentom sprzętu i usługodawcom w zakresie konserwacji?

Co mogę pomóc dystrybutorom rozwiązać:

• Zapewnienie stabilnej podaży towarów i konkurencyjnych cen, umożliwiające ustanowienie przewagi cenowej na lokalnym rynku.
• Wspieraj marki OEM i marki niestandardowe, aby pomóc ci budować wartość marki.
• Zapewniają katalogi produktów, dane techniczne i wsparcie rynkowe, aby pomóc szybko otworzyć rynek.
• Wystarczająca ilość zapasów modeli standardowych w celu zaspokojenia potrzeb szybkiej dostawy małych i średnich zamówień.
• Nasz zespół techniczny po sprzedaży jest zawsze w trybie online, aby pomóc w odpowiedzi na pytania dotyczące wyboru klienta i technicznych.

Co mogę pomóc producentom sprzętu (OEM) rozwiązać:

• Pomoc w zmniejszeniu kosztów zakupu podstawowych komponentów i zwiększeniu marży zysku całej maszyny.
• Zapewnienie alternatyw, które są w pełni zgodne z włoskimi markami pod względem wielkości i wydajności, bez konieczności modyfikacji projektu.
• Poziom pokrycia ruchu 20 ‰ 200 pełny zakres L/min, elastyczna konfiguracja 1 ‰ 12 jednostek, aby precyzyjnie dopasować się do różnych wymagań gospodarza.
• Dostępne jest dostosowanie małych partii; konfiguracje niestandardowe mogą być przetwarzane zgodnie z dostarczonymi rysunkami (specjalne funkcje rdzenia zaworu, niestandardowe porty oleju,elektromagnesy o różnym napięciu, specjalnych powłok itp.).
• Stabilna podaż i przewidywalne terminy dostawy (standardowe produkty wysyłane w ciągu 7-15 dni) zapewniają, że harmonogram produkcji nie ulega zmianom w łańcuchu dostaw.
• W celu zapewnienia stabilnej pracy po instalacji zapewnia się pomoc w dopasowaniu systemu i uruchomieniu na miejscu.

Co mogę pomóc rozwiązać dostawcom usług naprawczych:

• skrócenie czasu oczekiwania części
• Zapewnienie kompletnych zestawów łatwo uszkodzonych części, w tym zestawów uszczelniających, zestawów rdzeni zaworów, zestawów sprężynowych i cew elektromagnetycznych, oferujących jednoosobowe rozwiązanie.
• Nasz zespół techniczny zapewnia wsparcie w rozwiązywaniu problemów i wskazówki dotyczące napraw, aby poprawić efektywność usług.
• Przejrzystość cenowa, dostawa kompletnych części i terminowa reakcja pomagają zbudować dobrą reputację wśród klientów końcowych.

Witamy w Chinach.

Znajdujemy się w mieście Shijiazhuang, w prowincji Hebei, i jesteśmy profesjonalnym producentem zawodowych zaworów sterowania kierunkowego hydraulicznego z wieloletnim doświadczeniem w zakresie badań i rozwoju i produkcji zaworów hydraulicznych.Nasze główne produkty obejmują::

• Zawory sterujące kierunkiem hydraulicznym (wielostronne zawory sterujące kierunkiem)z opcjami dla typów integralnych lub segmentowanychPrzepływ wynosi od 20 do 200 l/min i ciśnienie do 315 l/min. bar
• Silniki hydrauliczne (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT itp.)
• Całkowita seria układów kierowniczych hydraulicznych (101S/OSPC/OSPB/HKUS/BZZ-B itp.)
• BK10 Serii statyczne mokre hamulce hydrauliczne

Wybierając źródło bezpośrednio z naszej fabryki w Chinach, otrzymasz:

• Konkurencyjne ceny fabryczne
• Profesjonalne wsparcie techniczne
• Gwarancja stabilnego zaopatrzenia własna linia produkcyjna + dojrzały łańcuch dostaw
• Elastyczne możliwości dostosowywania

Nasze produkty są eksportowane do wielu krajów i regionów na całym świecie, szeroko stosowane w maszynach budowlanych, maszynach rolnych, platformach roboczych lotniczych, maszynach leśnych, maszynach morskich,i inne pola, i są zaufane przez naszych klientów.

Zapraszamy globalnych dystrybutorów, producentów OEM i usługodawców do odwiedzenia naszej fabryki w Chinach, aby omówić współpracę.lub zakup hurtowy, będziemy służyć z profesjonalnym nastawieniem i wysokiej jakości produktów.

Skontaktuj się z nami, aby uzyskać katalog produktów i ceny!

Aby uzyskać najnowsze specyfikacje produktów, wskazówki dotyczące wyboru i ceny, prosimy skontaktować się bezpośrednio z naszym personelem sprzedaży, aby uzyskać oficjalną instrukcję obsługi produktu oraz warunki.
