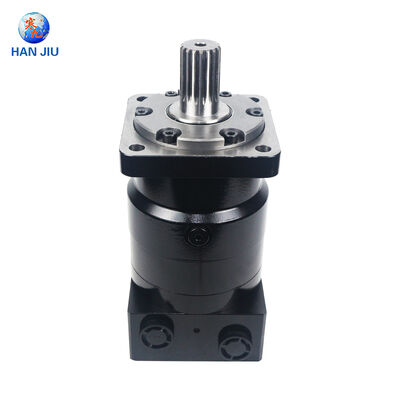

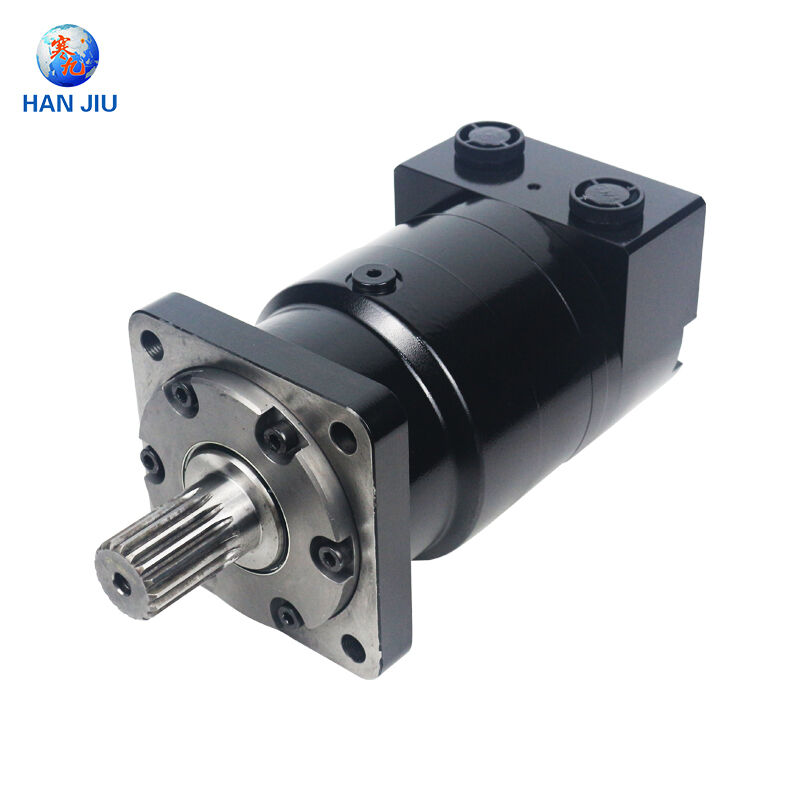

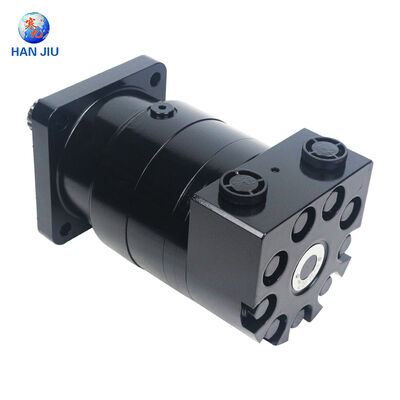

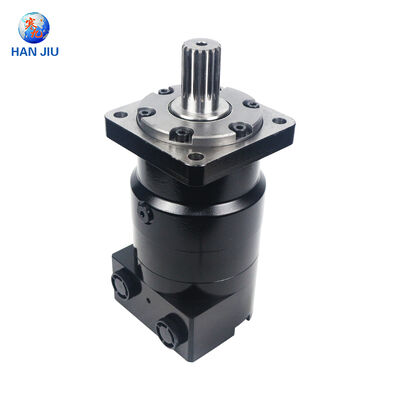

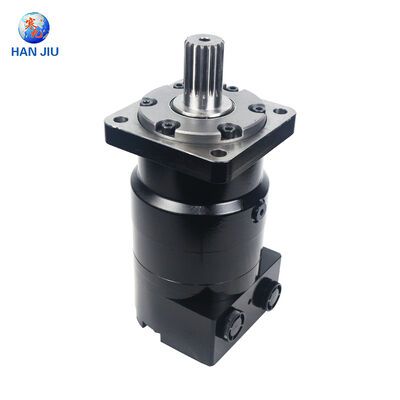

Seria HANJIU OMV

Wytrzymałe silniki orbitalne

Biała księga techniczna

Kompatybilny z Danfoss OMV | Wysoki moment obrotowy | Optymalizacja kosztów | Szybka dostawa

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Spis treści

Podsumowanie wykonawcze 3

Wprowadzenie do silników orbitalnych o dużej wytrzymałości 4

Zasada Gerolera i przenoszenie mocy 4

Cechy konstrukcyjne serii OMV 5

Przegląd serii HANJIU OMV 6

Gama produktów: OMV 315 do OMV 800 6

Kluczowe zalety inżynieryjne 7

Pełne dane techniczne 8

Pełne dane dotyczące wydajności OMV 315 do OMV 800 8

Przewodnik po wyborze i koperta wydajnościowa 10

Kompatybilność i wymienność Danfoss OMV 11

Powiązanie wymiarowe 11

Benchmarking wydajności 12

Zestawy uszczelek i części serwisowe 13

Zastosowania o dużej wytrzymałości 14

Sprzęt morski i offshore 14

Górnictwo i przetwórstwo minerałów 15

Wciągarki i wciągniki przemysłowe 15

Budownictwo i Rolnictwo 16

Humanizowane zarządzanie i optymalizacja całkowitego kosztu posiadania 17

Redukcja kosztów utrzymania 17

Dostępność części i pomoc techniczna 18

Przewaga konkurencyjna 19

Analiza ceny i wydajności 19

Dostawa i globalny łańcuch dostaw 20

Zapewnienie jakości i testowanie 21

Wniosek 22

Referencje 23

Podsumowanie wykonawcze

Segment hydraulicznych silników orbitalnych do dużych obciążeń stanowi jeden z najbardziej wymagających sektorów technologii płynów. Zastosowania takie jak wciągarki morskie, kruszarki górnicze i wciągniki przemysłowe wymagają rozwiązań napędowych, które zapewniają ekstremalny moment obrotowy przy niskich prędkościach, zachowując jednocześnie absolutną niezawodność pod ciągłym dużym obciążeniem. Silniki orbitalne serii HANJIU OMV zostały zaprojektowane tak, aby spełniać te rygorystyczne wymagania, zapewniając pełną funkcjonalną i wymiarową wymienność z serią Danfoss OMV we wszystkich pięciu wariantach pojemności skokowej od OMV 315 do OMV 800.

Niniejsza biała księga techniczna przedstawia kompleksowe dane inżynieryjne, analizę zastosowań i uzasadnienie ekonomiczne specyfikacji silników serii HANJIU OMV w układach hydraulicznych o dużym obciążeniu. Analiza pokazuje, że silniki HANJIU OMV osiągają moment obrotowy, znamionowe ciśnienie i żywotność porównywalne z odpowiednikami Danfoss OMV, zapewniając jednocześnie znaczne korzyści w zakresie całkowitego kosztu posiadania dzięki konkurencyjnym cenom zakupu, krótszym terminom dostaw i humanizowanemu modelowi usług posprzedażnych specjalnie zaprojektowanemu w celu zmniejszenia wydatków na konserwację w całym okresie eksploatacji.

Seria HANJIU OMV obejmuje zakres pojemności skokowej do dużych obciążeń od 333 cm3/obr (OMV 315) do 801 cm3/obr (OMV 800), z możliwością ciągłego momentu obrotowego sięgającą 1800 Nm i ciągłym ciśnieniem roboczym do 225 barów. Wszystkie modele charakteryzują się wytrzymałą konstrukcją z łożyskami wałeczkowymi, zapewniającymi wyjątkową nośność promieniową i osiową, co czyni je preferowanym wyborem do zastosowań, w których zewnętrzne obciążenia wału są znaczne.

Wprowadzenie do silników orbitalnych o dużej wytrzymałości

Silniki orbitalne o dużej wytrzymałości zajmują wyspecjalizowaną pozycję w szerszej kategorii niskoobrotowych napędów hydraulicznych o wysokim momencie obrotowym. W przeciwieństwie do swoich lżejszych odpowiedników przeznaczonych do napędów pomocniczych ogólnego przeznaczenia, silniki orbitalne o dużej wytrzymałości muszą wytrzymywać ekstremalne naprężenia mechaniczne, wysokie różnice ciśnień i wydłużone cykle operacyjne w środowiskach, w których awaria sprzętu niesie ze sobą poważne konsekwencje ekonomiczne.

Oznaczenie OMV w standardowym w branży systemie klasyfikacji silników orbitalnych identyfikuje największą kategorię pojemności skokowej w głównej rodzinie silników Geroler. Silniki serii OMV charakteryzują się znaczną obudową fizyczną, wzmocnioną konstrukcją wewnętrzną, układami łożysk o dużej wytrzymałości i wartościami pojemności skokowej rozpoczynającymi się od około 300 cm3/obr. i sięgającymi ponad 800 cm3/obr. Te cechy sprawiają, że seria OMV jest naturalnym wyborem do zastosowań w napędach głównych w ciężkich maszynach, gdzie sam silnik stanowi krytyczny element ścieżki.

Firma HANJIU Technology poczyniła znaczne inwestycje w rozwój i udoskonalanie zdolności produkcyjnych serii OMV, uznając, że silniki orbitalne o dużej wytrzymałości stanowią zarówno znaczącą szansę rynkową, jak i wymagające wyzwanie techniczne. Seria OMV firmy korzysta z zaawansowanych centrów obróbczych CNC, precyzyjnego sprzętu produkcyjnego Geroler oraz kompleksowej infrastruktury testowania jakości stworzonej specjalnie do sprawdzania silników hydraulicznych o dużej pojemności skokowej.

Zasada Gerolera i przenoszenie mocy

Seria HANJIU OMV, podobnie jak wszystkie nowoczesne silniki orbitalne, wykorzystuje mechanizm Geroler (Gerotor z rolką) jako podstawową architekturę przenoszenia mocy. Konstrukcja Gerolera stanowi ulepszenie klasycznej zasady Gerotora poprzez wprowadzenie łożysk igiełkowych pomiędzy wewnętrznymi płatkami wirnika a zewnętrznymi zębami stojana. Ta pozornie prosta modyfikacja zapewnia znaczące korzyści inżynieryjne, które są szczególnie ważne w zastosowaniach ciężkich:

•Zmniejszone straty tarcia:Kontakt toczny pomiędzy rolkami i zębami stojana eliminuje tarcie ślizgowe na głównym styku mechanicznym, poprawiając sprawność mechaniczną o 5-8% w porównaniu do konwencjonalnych konstrukcji Gerotora pracujących przy równoważnym ciśnieniu i prędkości.

•Wydłużona żywotność uszczelnienia:Niższe tarcie przekłada się na zmniejszone zużycie uszczelek i niższe temperatury pracy, co bezpośrednio przyczynia się do dłuższych okresów międzyobsługowych i zmniejszonego prawdopodobieństwa katastrofalnej awarii uszczelnienia podczas ciągłej pracy pod dużym obciążeniem.

•Wyższa wydajność momentu rozruchowego:Geometria styku tocznego utrzymuje stałą charakterystykę tarcia w pełnym zakresie ciśnień, umożliwiając wydajność momentu rozruchowego przekraczającą 88% teoretycznego momentu obrotowego, nawet przy maksymalnym ciśnieniu roboczym.

•Poprawiona stabilność przy niskich prędkościach:Zmniejszony opór mechaniczny na styku Gerolera eliminuje tętnienie momentu obrotowego i zjawiska stick-slip przy prędkościach pełzających, istotne w zastosowaniach precyzyjnego sterowania wciągarkami i wciągnikami.

W serii OMV zestaw przekładni Geroler jest skalowany w celu dostosowania do dużych objętości skokowych wymaganych do uzyskania wysokiego momentu obrotowego. Rozdzielacz zaworu talerzowego, napędzany bezpośrednio przez wał wyjściowy poprzez wewnętrzne sprzęgło wielowypustowe, dokładnie reguluje dostarczanie i odprowadzanie płynu hydraulicznego do każdej komory w całym cyklu orbitalnym. Geometria rozrządu zaworowego została zoptymalizowana pod kątem konkretnego zakresu skoku i prędkości roboczej każdego wariantu modelu OMV.

Cechy konstrukcyjne serii OMV

Seria HANJIU OMV obejmuje wzmocnienia strukturalne i ulepszenia komponentów zaprojektowane specjalnie do pracy w ciężkich warunkach. Te cechy konstrukcyjne odróżniają serię OMV od rodzin silników orbitalnych o lżejszych obciążeniach i zapewniają niezawodne działanie w najbardziej wymagających środowiskach operacyjnych:

•Łożyska wałeczkowe o dużej wytrzymałości:Ponadwymiarowe łożyska stożkowe na obu końcach wału zapewniają wyjątkową nośność promieniową (siła promieniowa do 25 000 N) i znaczną absorpcję ciągu osiowego. Ta specyfikacja łożysk umożliwia bezpośredni montaż dużych kół zębatych, bębnów i kół pasowych bez konieczności stosowania zewnętrznego wspornika łożyskowego — co jest kluczową zaletą w kompaktowych konstrukcjach maszyn.

•Wzmocniona konstrukcja obudowy:Grubościenna obudowa z żeliwa sferoidalnego (minimalny gatunek GGG50) ze zoptymalizowaną geometrią żeber zapewnia sztywność konstrukcyjną wymaganą do utrzymania wysokich ciśnień wewnętrznych bez ugięcia, które mogłoby zagrozić osiowaniu Gerolera.

•Wysokociśnieniowy system uszczelnienia wału:Wielowargowy układ uszczelnienia wału z elementami uszczelniającymi z PTFE wytrzymuje ciśnienie powrotne do 25 barów bez konieczności stosowania zewnętrznego spustu. Opcjonalne konfiguracje uszczelnień wysokociśnieniowych pozwalają na uzyskanie ciśnienia w przewodzie powrotnym do 40 barów w obwodach hydraulicznych z zamkniętą pętlą.

•Zintegrowane zawory antykawitacyjne:Wewnętrzne krzyżowe zawory nadmiarowe i antykawitacyjne zawory zwrotne chronią silnik przed skokami ciśnienia podczas zwalniania i zapobiegają szkodliwym warunkom podciśnienia podczas szybkiej zmiany kierunku.

•Opcje wału o dużej średnicy:Dostępne konfiguracje wałów obejmują wały cylindryczne o średnicy 50 mm i 60 mm z wytrzymałymi rowkami wpustowymi, a także opcje z wielowypustami SAE i DIN do łączenia z elementami układu napędowego o wysokim momencie obrotowym.

•Konfiguracja portu o wysokim przepływie:Ponadwymiarowe porty kołnierzowe BSP lub SAE z dużymi kanałami wewnętrznymi minimalizują ograniczenia wlotowe przy dużych natężeniach przepływu wymaganych do osiągnięcia prędkości znamionowej przy dużym przemieszczeniu.

Przegląd serii HANJIU OMV

Seria HANJIU OMV obejmuje pięć wariantów wydajności zaprojektowanych tak, aby obsłużyć pełne spektrum zastosowań w napędach hydraulicznych o dużej wytrzymałości. Każdy model jest oznaczony nominalną pojemnością skokową w centymetrach sześciennych na obrót, co zapewnia projektantom układów hydraulicznych intuicyjną pomoc w doborze.

Gama produktów: OMV 315 do OMV 800

Linia produktów serii HANJIU OMV obejmuje pięć następujących modeli, każdy zoptymalizowany pod kątem określonych wymagań dotyczących momentu obrotowego, prędkości i zakresu instalacji:

•OMV 315:Przemieszczenie geometryczne 333 cm3/obr. — Punkt wejścia do gamy produktów do dużych obciążeń, idealny do wciągarek o średniej wydajności, głowic do harwesterów leśnych i napędów pomocniczych w dużych maszynach budowlanych wymagających wyjściowego momentu obrotowego do 925 Nm ciągłego.

•OMV 400:Pojemność skokowa geometryczna 418 cm3/obr. — Wszechstronny, wytrzymały silnik do głównych napędów przenośników, głowic obrotowych platform wiertniczych i średnich zastosowań w mieszalnikach przemysłowych, z możliwością ciągłego momentu obrotowego do 1150 Nm.

•OMV 500:Wyporność geometryczna 518 cm3/obr. — zoptymalizowana pod kątem wciągarek o dużej wydajności, morskich wind kotwicznych i napędów ciężkiego sprzętu budowlanego wymagających stałego momentu obrotowego do 1350 Nm w trybie ciągłym.

•OMV 630:Wydajność geometryczna 666 cm3/obr. — Specjalista od wysokiego momentu obrotowego do kruszarek górniczych, dużych mieszadeł przemysłowych i ciężkich maszyn pokładowych do zastosowań morskich, z możliwością ciągłego momentu obrotowego do 1650 Nm.

•OMV 800:Przemieszczenie geometryczne 801 cm³/obr. — Flagowy model do dużych obciążeń zapewniający maksymalną gęstość momentu obrotowego dla najbardziej wymagających zastosowań, w tym wciągarek morskich, dużych maszyn do wiercenia tuneli i podstawowego sprzętu odciągowego z ciągłym momentem obrotowym do 1800 Nm.

Kluczowe zalety inżynieryjne

Oprócz podstawowej technologii Geroler i wzmocnień konstrukcyjnych typowych dla serii OMV, firma HANJIU wdrożyła kilka własnych ulepszeń inżynieryjnych, które odróżniają jej silniki od generycznych alternatyw:

•Zoptymalizowane portowanie zaworu talerzowego:Analiza obliczeniowa dynamiki płynów pozwoliła na udoskonalenie geometrii otworów zaworowych w celu zminimalizowania spadków ciśnienia i recyrkulacji przepływu, poprawiając wydajność objętościową o około 2-3% w porównaniu z konstrukcjami wcześniejszej generacji.

•Zaawansowana formuła związku uszczelniającego:Dzięki współpracy z wiodącymi producentami uszczelek opracowano opatentowane receptury związków NBR i Vitonu, specjalnie dostosowane do środowiska chemicznego i profili termicznych hydraulicznych silników orbitalnych, wydłużając żywotność uszczelnień nawet o 40% w długotrwałych testach cyklicznych.

•Precyzyjna produkcja Gerolera:Inwestycja w specjalistyczny sprzęt do szlifowania Geroler umożliwia osiągnięcie tolerancji profilu zębów w granicach ±5 mikronów, zapewniając równomierne uszczelnienie komory i stałą wydajność objętościową w całym zakresie produkcji.

•Projekt zarządzania ciepłem:Zoptymalizowane wewnętrzne ścieżki przepływu i dobór materiałów minimalizują wytwarzanie ciepła i ułatwiają jego rozpraszanie, redukując równowagowe temperatury robocze o 10-15°C w porównaniu z silnikami o konwencjonalnej geometrii wewnętrznej.

Pełne dane techniczne

Poniższe kompleksowe dane dotyczące wydajności zostały zebrane na podstawie testów walidacyjnych produkcji przeprowadzonych zgodnie z protokołami testów ISO 4391 i ISO 4409. Wszystkie wartości reprezentują średnie statystyczne z badań próbek produkcyjnych przy użyciu mineralnego oleju hydraulicznego (ISO VG 46) w ustabilizowanej temperaturze roboczej 50°C.

OMV 315 do OMV 800 — pełne dane dotyczące wydajności

Tabela 1 przedstawia pełną specyfikację techniczną pięciu wariantów wysokowydajnych silników orbitalnych serii HANJIU OMV. Wartości ciągłe reprezentują maksymalne wartości dla długotrwałej pracy; wartości znamionowe przerywane dotyczą nie więcej niż 10% każdej minuty pracy.

Tabela 1: Kompletne dane techniczne serii HANJIU OMV

Najważniejsze obserwacje z macierzy specyfikacji obejmują: (1) Ciągły zakres wyjściowego momentu obrotowego od 925 Nm (OMV 315) do 1800 Nm (OMV 800), zapewniający gęstość momentu obrotowego wymaganą w podstawowych zastosowaniach napędowych do dużych obciążeń; (2) Ciągłe ciśnienie znamionowe wynoszące 225 barów obowiązuje równomiernie w całej serii, z okresową wydajnością do 300 barów w warunkach obciążenia szczytowego; (3) Wytrzymała konstrukcja łożysk wałeczkowych wytrzymuje obciążenia promieniowe do 25 000 N w sposób ciągły we wszystkich modelach; (4) Maksymalna ciągła moc wyjściowa wynosząca 53,8 kW (OMV 630/800) pozycjonuje serię OMV jako prawdziwe główne komponenty napędowe, a nie pomocnicze jednostki napędowe.

Przewodnik wyboru i koperta wydajności

Właściwy dobór silnika serii OMV wymaga systematycznej analizy wymagań aplikacji w zakresie wydajności silnika. Regulujące zależności hydrauliczne to:

Teoretyczna prędkość wyjściowa: n = (Q × 1000) / q (obr/min), gdzie Q oznacza natężenie przepływu na wlocie w L/min, a q to przemieszczenie geometryczne w cm3/obr. Przy wartościach granicznych przepływu ciągłego określonych w Tabeli 1 OMV 315 osiąga 330 obr./min, podczas gdy OMV 800 pracuje przy ciągłej prędkości 150 obr./min.

Teoretyczny wyjściowy moment obrotowy: T = (Δp × q) / (20 × π) (Nm), gdzie Δp to różnica ciśnień w barach. Przy ogólnej sprawności wynoszącej 85–90% rzeczywisty wyjściowy moment obrotowy jest bardzo zbliżony do wartości teoretycznej, zapewniając przewidywalną wydajność napędu.

Moc hydrauliczna: P = (Q × Δp) / 600 × η (kW). Maksymalna moc ciągła mieści się w zakresie od 37,1 kW (OMV 315) do 53,8 kW (OMV 800), z możliwością pracy przerywanej do 75 kW w przypadku obciążenia szczytowego.

Dobór silnika powinien zapewniać, że punkt pracy mieści się w zakresie pracy ciągłej, z chwilowymi wartościami znamionowymi zarezerwowanymi dla przejściowych obciążeń szczytowych, takich jak rozruch, zacięcia lub przyspieszanie przy pełnym obciążeniu. Przewymiarowanie do pracy ciągłej przy znamionach przerywanych znacznie skraca żywotność i należy go unikać.

Kompatybilność i wymienność Danfoss OMV

Seria HANJIU OMV zapewnia pełną fizyczną i funkcjonalną wymienność z wysokowydajnymi silnikami orbitalnymi Danfoss OMV. Ta wymienność została potwierdzona poprzez rygorystyczną analizę korelacji wymiarowej, bezpośrednie testy wydajności i obszerną dokumentację udanych wymian w terenie w różnych instalacjach na całym świecie.

Odniesienie wymiarowe

Wszystkie krytyczne interfejsy montażowe i połączeniowe są zgodne ze specyfikacjami Danfoss OMV, umożliwiając bezpośrednią wymianę bez modyfikacji maszyn głównych lub instalacji hydraulicznej:

•Kołnierz montażowy:Wzmocniony kwadratowy kołnierz na cztery śruby, średnica rozstawu śrub 200 mm, otwory montażowe 18 mm i średnica pilota 160 mm — wymiarowo identyczne z konfiguracją Danfoss OMV we wszystkich wariantach wyporności.

•Opcje wału:Pełna gama konfiguracji wałów, w tym wały cylindryczne 50 mm i 60 mm z wytrzymałymi wpustami równoległymi, wały wielowypustowe 1-3/4 cala i 2 cale SAE oraz opcjonalne konfiguracje wałów stożkowych do bezpośredniego montażu na bębnie.

•Konfiguracja portu:Standardowy kolektor z bocznym otworem, z głównymi portami G 1 (BSP) i portami G 1/2 zaworu spustowego/zwrotnego, z opcjonalnymi konfiguracjami portów kołnierzowych SAE do zastosowań z wężami wysokociśnieniowymi.

•Ogólna koperta:Średnica korpusu, wymiary przedłużenia wału, wysokość powierzchni montażowej i całkowita długość osiowa odpowiadają specyfikacjom firmy Danfoss w zakresie ±0,3 mm, zapewniając brak zakłóceń w zastosowaniach zamiennych.

Benchmarking wydajności

Niezależne badania laboratoryjne przeprowadzone zgodnie z protokołami ISO 4409 potwierdzają równoważność wydajności silników serii HANJIU i Danfoss OMV. Kluczowe zweryfikowane parametry obejmują:

•Wydajność wolumetryczna:91–95% w warunkach znamionowych, w granicach 2% wartości zmierzonych przez firmę Danfoss na całej mapie roboczej prędkości i ciśnienia.

•Wydajność mechaniczna:87-91% w całym zakresie prędkości znamionowych, z nieznacznie lepszą wydajnością przy niskich prędkościach, przypisaną zoptymalizowanej geometrii zębów Gerolera i precyzyjnemu wykonaniu.

•Moment rozruchowy:Minimalny moment rozruchowy przekracza 85% teoretycznego momentu obrotowego przy maksymalnym ciągłym ciśnieniu, co odpowiada specyfikacjom firmy Danfoss i zapewnia niezawodne działanie przy zimnym rozruchu.

•Nośność łożyska:Testy obciążenia promieniowego do 30 000 N potwierdzają ugięcie łożyska w granicach specyfikacji Danfoss, potwierdzając konstrukcję łożyska wałeczkowego do dużych obciążeń.

•Integralność ciśnienia:Testy strukturalne przy 1,5× znamionowym ciśnieniu ciągłym (338 barów) wykazały integralność obudowy i systemu uszczelnień odpowiadającą marginesom bezpieczeństwa firmy Danfoss.

Zestawy uszczelek i części serwisowe

Dostępne są kompletne zestawy uszczelek remontowych do silników serii HANJIU OMV z bezpośrednim odniesieniem do numerów części Danfoss. Zestaw uszczelnienia głównego (odsyłacz do Danfoss 151B0116 dla standardowej konfiguracji NBR) zawiera wszystkie uszczelnienia wału, pierścienie typu O-ring, uszczelnienia płyty zaworowej i uszczelki wymagane do pełnej renowacji silnika.

Poszczególne komponenty serwisowe, w tym zestawy Geroler, płytki zaworów talerzowych, zespoły łożysk stożkowych i wkłady uszczelnień wału, są magazynowane jako oryginalne części HANJIU z pełnowymiarową certyfikacją i dokumentacją identyfikowalności materiałów. Ta kompleksowa dostępność części stanowi podstawę humanizowanego zaangażowania w serwis: minimalizuje przestoje sprzętu dzięki szybkiej dostępności części i umożliwia wykwalifikowanemu personelowi konserwacyjnemu wykonywanie napraw przy użyciu ustalonych technik znanych z serwisu silników Danfoss.

Zastosowania o dużej wytrzymałości

Seria HANJIU OMV służy jako główny element napędu hydraulicznego w najbardziej wymagających zastosowaniach maszynowych na świecie. Połączenie ekstremalnej gęstości momentu obrotowego, solidnej nośności i niezawodnej, ciągłej pracy wyróżnia serię OMV jako rozwiązanie napędowe wybierane przez producentów OEM maszyn ciężkich i operatorów flot na całym świecie.

Sprzęt morski i offshore

Maszyny pokładowe okrętów działają w środowiskach korozyjnych, w mgle solnej, z zerową tolerancją na awarie napędu. Silniki HANJIU OMV napędzają niezbędny sprzęt morski, w tym:

•Windy kotwiczne i wciągarki cumownicze:Silniki OMV 500-800 zapewniają wysoki moment obrotowy i precyzyjną kontrolę prędkości wymagane do bezpiecznego kotwiczenia na statkach o nośności do 10 000 DWT.

•Wciągarki sieci rybackich i wciągarki taklowe:Odporna na korozję obróbka powierzchni i wytrzymałe uszczelnienia wału chronią przed wnikaniem słonej wody podczas ciągłych połowów.

•Wyposażenie platform morskich:Wciągarki do transportu rur, systemy wyrzutu i odzyskiwania oraz żurawie pokładowe wykorzystują silniki OMV ze względu na ich niezawodność w trudnych warunkach Morza Północnego i Zatoki Meksykańskiej.

•Przekładnia sterowa statku:Podwójne instalacje OMV 315-400 w układach sterowania typu ramowego zapewniają moment obrotowy i reakcję wymagane do precyzyjnego manewrowania statkiem.

Górnictwo i Przeróbka Minerałów

Przemysł wydobywczy poddaje napędy hydrauliczne działaniu pyłu ściernego, ekstremalnych wibracji, obciążeń udarowych i ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu. Silniki HANJIU OMV udowodniły trwałość w:

•Kruszarki pierwotne i wtórne:Silniki OMV 630-800 napędzają kruszarki szczękowe, kruszarki stożkowe i kruszarki udarowe, zapewniając ogromny moment obrotowy wymagany do kruszenia twardych skał i rud mineralnych.

•Systemy przenośnikowe:W napędach głowic przenośników lądowych na duże odległości i systemach taśm podziemnych zastosowano silniki OMV do niezawodnego transportu materiałów sypkich.

•Napędy zgarniakowe i łopatowe:Pomocnicze napędy wciągarek i obrotnic w sprzęcie do górnictwa odkrywkowego wykorzystują silniki OMV 500-630 ze względu na ich odporność na obciążenia udarowe.

•Sprzęt do wierceń podziemnych:Wytaczarki podnoszące, wiertarki do długich otworów i napędy pomocnicze głowicy urabiającej maszyn do drążenia tuneli wybierają silniki OMV ze względu na ich kompaktową gęstość momentu obrotowego.

Wciągarki i wciągniki przemysłowe

Przemysłowe zastosowania dźwigowe wymagają precyzyjnej kontroli prędkości, niezawodnego momentu trzymania i niezawodnego hamowania. Silniki HANJIU OMV wyróżniają się:

•Mechanizmy wciągnika żurawia wieżowego:Silniki OMV 315-500 zapewniają udźwig i precyzję wymaganą w projektach budowy wieżowców.

•Suwnice przemysłowe:Napędy przesuwu mostów i wózków wykorzystują silniki OMV do płynnego przyspieszania i precyzyjnego pozycjonowania ciężkich ładunków.

•Wciągarki pochylniowe:W stoczniowych wciągarkach transportowych zastosowano silniki OMV 630-800 do przemieszczania statków o masie do 5000 ton po kolejach morskich.

•Wciągarki linowe do ropy i gazu:Zespoły rur zwijanych i przewodów przewodowych na platformach wiertniczych wybierają silniki OMV ze względu na ich precyzyjną kontrolę głębokości i wysoką zdolność uciągu liny.

Budownictwo i Rolnictwo

W wielkogabarytowym sprzęcie budowlanym i rolniczym zastosowano silniki serii OMV do podstawowych funkcji napędu wymagających stałego wysokiego momentu obrotowego:

•Strugarki i frezarki na zimno:Napędy obrotowe bębnów w sprzęcie do frezowania dróg wykorzystują silniki OMV 400-630 do cięcia asfaltu i betonu z kontrolowaną szybkością posuwu.

•Duże betoniarki:W napędach bębnów mieszalników tranzytowych zastosowano silniki OMV 315-400, które zapewniają spójne mieszanie pod pełnym obciążeniem.

•Kombajn zbożowy:Napędy hedera o dużej wydajności i systemy ślimaków rozładunkowych w kombajnach klasy 8+ Silniki OMV osprzętu ze względu na wysoki moment obrotowy i kompaktową obudowę.

•Kombajny leśne:W przypadku napędów obrotu wysięgnika i obrotu głowicy w wielkogabarytowym sprzęcie do pozyskiwania drewna stosowane są silniki OMV 315-500 zapewniające niezawodną pracę w środowisku leśnym.

Humanizowane zarządzanie i optymalizacja całkowitego kosztu posiadania

Zaangażowanie HANJIU Technology w sukces klienta wykracza daleko poza dostawę produktu. Filozofia humanizowanego zarządzania firmy obejmuje każdą fazę cyklu życia sprzętu, od wstępnej specyfikacji po dziesięciolecia eksploatacji w terenie, a wyraźnym celem jest minimalizacja całkowitego kosztu posiadania każdego zastosowanego silnika.

Redukcja kosztów konserwacji

W zastosowaniach wymagających dużych obciążeń, gdzie czas sprawności sprzętu bezpośrednio koreluje z generowaniem przychodów, strategia konserwacji znacząco wpływa na całkowity koszt posiadania. Podejście HANJIU do optymalizacji kosztów utrzymania obejmuje:

•Programy konserwacji predykcyjnej:Dostosowane harmonogramy okresów międzyobsługowych oparte na klasyfikacji ważności aplikacji, liczbie godzin pracy i trendach analizy oleju. Programy te mają na celu zapobieganie nieoczekiwanym awariom, przy jednoczesnym uniknięciu niepotrzebnych wydatków na konserwację komponentów o pozostałym okresie użytkowania.

•Ekonomika zestawu uszczelek:Ceny kompletnych zestawów uszczelek remontowych OMV wynoszą 55–65% ceny równoważnego zestawu Danfoss, co bezpośrednio zmniejsza największy składnik kosztów okresowej konserwacji dla operatorów silników orbitalnych.

•Możliwość naprawy komponentów:Modułowa konstrukcja silników HANJIU OMV umożliwia naprawę na poziomie komponentów, a nie całkowitą wymianę silnika. Poszczególne zestawy Geroler, płytki zaworowe i wkłady łożyskowe można wymieniać niezależnie, redukując koszty naprawy nawet o 70% w porównaniu z wymianą silnika.

•Monitorowanie stanu oleju:HANJIU świadczy bezpłatne usługi interpretacji analizy oleju dla operatorów flot, wykorzystując dane dotyczące liczby cząstek, lepkości i zawartości wody w celu optymalizacji odstępów między wymianami oleju i wykrywania początkowego zużycia, zanim nastąpi uszkodzenie podzespołów.

Dostępność części i pomoc techniczna

HANJIU utrzymuje znaczny zapas kompletnych silników serii OMV i wszystkich części serwisowych w strategicznie zlokalizowanych centrach dystrybucyjnych w Azji, Europie, na Bliskim Wschodzie, w Afryce i obu Amerykach. To globalne rozmieszczenie zapasów umożliwia realizację pilnego zapotrzebowania na części w ciągu 24–48 godzin do większości głównych ośrodków przemysłowych.

Organizacja wsparcia technicznego firmy zapewnia konsultacje w zakresie inżynierii zastosowań, pomoc w rozwiązywaniu problemów i usługi analizy awarii za pośrednictwem regionalnych centrów wsparcia, w których pracują specjaliści hydraulicy posiadający głęboką wiedzę specjalistyczną w zakresie technologii silników orbitalnych. Dokumentacja techniczna obejmująca modele 3D STEP, uwagi dotyczące stosowania obwodów hydraulicznych, procedury instalacyjne i schematy diagnostyczne jest dostępna za pośrednictwem portalu technicznego HANJIU w języku angielskim, chińskim, hiszpańskim, rosyjskim i arabskim.

Przewaga konkurencyjna

Na globalnym rynku silników orbitalnych do dużych obciążeń firma HANJIU Technology oferuje wyjątkowo atrakcyjną propozycję wartości, która łączy doskonałość inżynieryjną z przewagą ekonomiczną i szybkością reakcji łańcucha dostaw.

Analiza ceny i wydajności

Kompleksowa analiza kosztów pokazuje, że silniki serii HANJIU OMV zapewniają oszczędności w kosztach zakupu o 40–55% w porównaniu z odpowiednikami Danfoss OMV, w zależności od specyfikacji i rocznego zobowiązania w zakresie wielkości produkcji. Ta przewaga cenowa wynika z:

•Integracja pionowa:Własne odlewanie, precyzyjna obróbka, obróbka cieplna, montaż i testowanie eliminują pośrednie marże dostawców i zapewniają pełną kontrolę jakości w całym procesie produkcyjnym.

•Zaawansowana technologia produkcji:Znaczące inwestycje w centra obróbcze CNC, zrobotyzowane systemy montażu i zautomatyzowany sprzęt testujący pozwalają osiągnąć wydajność produkcji porównywalną lub przewyższającą uznanych europejskich producentów.

•Zoptymalizowany łańcuch dostaw:Długoterminowe umowy z certyfikowanymi dostawcami surowców w połączeniu z nowoczesnymi systemami zarządzania zapasami minimalizują koszty zakupów, zapewniając jednocześnie stałą jakość i dostępność materiałów.

•Efektywny model dystrybucji:Bezpośrednie relacje fabryczne z autoryzowanymi dystrybutorami eliminują wielopoziomowe marże dystrybucyjne charakterystyczne dla ustalonych łańcuchów dostaw OEM, zachowując marżę na każdym poziomie.

Wynikająca z tego korzyść ekonomiczna jest szczególnie znacząca dla producentów OEM włączających silniki OMV do urządzeń produkcyjnych, dla operatorów flot wynajmujących zarządzających dużymi populacjami sprzętu oraz dla dystrybutorów na rynku wtórnym obsługujących wrażliwe na ceny rynki przemysłowe w gospodarkach rozwijających się.

Dostawa i globalny łańcuch dostaw

Roczna zdolność produkcyjna HANJIU w zakresie wysokowydajnych silników orbitalnych przekracza 6000 sztuk, a standardowy czas realizacji dostaw wynosi 10–15 dni roboczych w przypadku konfiguracji katalogowych. Przyspieszone programy produkcyjne uwzględniają krytyczne wymagania, a w przypadku pilnych zastosowań dostawa trwa zaledwie 5–7 dni roboczych.

Globalne partnerstwa logistyczne z uznanymi międzynarodowymi spedytorami zapewniają niezawodną dostawę do miejsc docelowych na całym świecie. Opakowanie eksportowe w drewnianych skrzynkach z certyfikatem ISPM-15 z uszczelnioną próżniowo barierą chroniącą przed wilgocią gwarantuje przybycie w stanie fabrycznie świeżym, niezależnie od czasu trwania transportu i warunków środowiskowych. Pełna dokumentacja, w tym faktury handlowe, listy przewozowe, świadectwa pochodzenia i obowiązujące certyfikaty zgodności, jest przygotowywana we własnym zakresie, aby zapobiec opóźnieniom w odprawie celnej.

Dla dużych klientów OEM i głównych operatorów flot HANJIU oferuje programy zapasów zarządzanych przez dostawców (VMI), w których zapasy konsygnacyjne są umieszczane w obiektach klienta lub w ich sąsiedztwie. Takie rozwiązanie skutecznie eliminuje czas realizacji powtarzających się wymagań, optymalizując jednocześnie wykorzystanie kapitału obrotowego klienta.

Zapewnienie jakości i testowanie

HANJIU Technology posiada kompleksowy system zarządzania jakością certyfikowany zgodnie z normami ISO 9001:2015, z certyfikatem CE dla wszystkich silników serii OMV dostarczanych do Europejskiego Obszaru Gospodarczego. Program zapewnienia jakości obejmuje kontrolę przychodzących materiałów, weryfikację wymiarową w trakcie procesu, 100% testowanie produkcji na końcu linii oraz pobieranie próbek statystycznych w celu sprawdzenia rozszerzonej trwałości.

Każdy silnik serii HANJIU OMV przechodzi obowiązkowe testy produkcyjne, w tym: (1) weryfikację integralności uszczelnienia przy ciągłym ciśnieniu 1,5 x znamionowym przez co najmniej 5 minut; (2) Potwierdzenie wydajności prędkości i momentu obrotowego w czterech punktach pracy obejmujących obwiednię znamionową; (3) Kontrola szczelności zewnętrznej przy maksymalnym ciągłym ciśnieniu roboczym ze stabilizacją termiczną; (4) Walidacja działania uszczelnienia wału przy cyklicznych zmianach ciśnienia w linii powrotnej o podwyższonym ciśnieniu; (5) Pomiar emisji hałasu zgodnie z ISO 4412-1; oraz (6) Test ugięcia łożyska promieniowego w celu sprawdzenia integralności łożyska. Dane testowe są rejestrowane elektronicznie i archiwizowane według numeru seryjnego, co zapewnia pełną identyfikowalność produkcji, a certyfikaty testów są dostępne na żądanie.

Certyfikaty materiałowe towarzyszą każdej partii produkcyjnej, weryfikując zgodność z wymaganiami specyfikacji dotyczącymi opraw z żeliwa sferoidalnego (GGG50, EN-GJS-500-7), stali wału (42CrMo4, AISI 4140), bieżni łożysk (stal łożyskowa 100Cr6) i mas uszczelniających (norma NBR 70 Shore A, opcjonalnie FKM/Viton do zastosowań wysokotemperaturowych). Analizy metalurgiczne i badania właściwości mechanicznych przeprowadzane przez strony trzecie są przeprowadzane co kwartał w zewnętrznych laboratoriach akredytowanych zgodnie z ISO 17025 w celu walidacji procesów wewnętrznej kontroli jakości.

Wniosek

Wytrzymałe silniki orbitalne HANJIU OMV stanowią technicznie dojrzałe, atrakcyjne komercyjnie rozwiązanie do hydraulicznego przenoszenia mocy w najbardziej wymagających zastosowaniach w sektorach morskim, górniczym, przemysłowym, budowlanym i rolniczym. Pełna zamienność z modelami Danfoss od OMV 315 do OMV 800 — potwierdzona kompleksową analizą wymiarową, niezależnymi testami wydajności i obszerną udokumentowaną historią serwisowania w terenie — zapewnia pewność wymaganą w przypadku specyfikacji OEM i wymiany istniejących instalacji na rynku wtórnym.

Integracja wytrzymałej konstrukcji łożysk tocznych, zoptymalizowanej technologii Geroler, zaawansowanych systemów uszczelnień i precyzyjnej produkcji zapewnia gęstość momentu obrotowego, niezawodność i żywotność, których wymagają zastosowania w ciężkich warunkach. W połączeniu z cenami nabycia na poziomie 40–55% niższymi od ustalonych alternatyw OEM, czasem realizacji dostaw mierzonym w dniach, a nie miesiącach oraz humanizowaną filozofią usług posprzedażnych skupioną na minimalizacji kosztów posiadania w całym okresie eksploatacji, seria HANJIU OMV oferuje propozycję wartości, która jest coraz bardziej przekonująca na dzisiejszym, świadomym kosztów rynku globalnym.

Ponieważ producenci OEM maszyn ciężkich i operatorzy flot na całym świecie dążą do optymalizacji ekonomiki sprzętu bez uszczerbku dla niezawodności i wydajności, technologia HANJIU stanowi preferowaną strategiczną alternatywę dla zasilania silników orbitalnych o dużej wytrzymałości. Ciągłe inwestycje w technologię produkcji, doskonalenie systemu jakości i możliwości globalnej dystrybucji zapewniają, że ta przewaga konkurencyjna wzmocni się w nadchodzących latach, ustanawiając HANJIU dominującą siłą na rynku silników hydraulicznych o dużej wytrzymałości.

Referencje

•Rozwiązania Danfoss Power:Informacje techniczne: Silniki orbitalne OMV do dużych obciążeń (publikacja 520L0583).

•ISO 4391:2009:Moc płynu hydraulicznego — Silniki obrotowe — Standardowa metoda wyznaczania wydajności w stanie ustalonym.

•ISO4409:2019:Siła płynu hydraulicznego — Pompy wyporowe, silniki i przekładnie integralne — Metody badania i prezentacji podstawowych parametrów w stanie ustalonym.

•ISO 4412-1:2022:Moc płynu hydraulicznego — Kod testowy do określania poziomów mocy akustycznej pomp, silników i zintegrowanych przekładni.

•ISO9001:2015:Systemy zarządzania jakością — Wymagania (odniesienie do certyfikatu HANJIU).

•Katalog techniczny HANJIU:Silniki orbitalne do dużych obciążeń serii OMV — kompletne specyfikacje produktu, rysunki wymiarowe, kody zamówieniowe i dane dotyczące zastosowań.

•Biuletyn inżynierii aplikacji HANJIU AE-2024-05:Metodologia doboru silników orbitalnych do dużych obciążeń do zastosowań w wyciągarkach morskich, górnictwie i dźwigach przemysłowych.
