Seria HANJIU OSPC

Jednostki sterujące Orbitrol

Biała księga techniczna

Kompatybilny z Danfoss OSPC | ON/LUB/CN/LS | Optymalizacja kosztów | Szybka dostawa

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Spis treści

Podsumowanie wykonawcze 3

Wprowadzenie do technologii sterowania Orbitrol 4

Zasada działania zaworów orbitrolowych 4

Elementy konstrukcyjne i funkcja 5

Przegląd serii HANJIU OSPC 6

Gama produktów: OSPC 40 do OSPC 500 6

Kluczowe zalety konstrukcyjne w porównaniu z OSPB 7

Konfiguracje obwodów hydraulicznych 8

Pełne dane techniczne 10

Pełne dane dotyczące wydajności OSPC 40 do OSPC 500 10

Przewodnik po wyborze typu obwodu 12

Zgodność z OSPC firmy Danfoss 13

Zamienność wymiarowa 13

Walidacja wydajności 14

Zestawy uszczelek i części zamienne 15

Zastosowania w różnych branżach 16

Maszyny rolnicze 16

Konstrukcja i obsługa materiałów 17

Pojazdy przemysłowe i specjalistyczne 17

Humanizowane zarządzanie i wsparcie posprzedażowe 18

Redukcja kosztów utrzymania 18

Dostępność części i serwis techniczny 19

Przewaga konkurencyjna i propozycja wartości 20

Lider w zakresie ceny i wydajności 20

Szybkość dostaw i globalny łańcuch dostaw 21

Zapewnienie jakości i certyfikaty 22

Wniosek 23

Referencje 24

Podsumowanie wykonawcze

Hydrauliczne wspomaganie układu kierowniczego jest jednym z układów mających największe znaczenie dla bezpieczeństwa w maszynach mobilnych. Orbitrolowy moduł sterujący, nazywany także w pełni hydraulicznym zaworem sterującym lub hydrostatycznym modułem sterującym, przekształca mechaniczny obrót kierownicy w precyzyjnie odmierzony przepływ hydrauliczny napędzający cylindry układu kierowniczego, zapewniając płynne, czułe i niezawodne sterowanie kierunkiem pojazdów, od kompaktowych maszyn użytkowych po największy sprzęt rolniczy i budowlany. Firma HANJIU Technology ugruntowała swoją pozycję wiodącego światowego producenta orbitrolowych jednostek sterujących, oferując serię OSPC z pełną wymiennością funkcjonalną i wymiarową z linią produktów Danfoss OSPC.

Niniejsza dokumentacja techniczna zawiera kompleksową dokumentację inżynierską orbitrolowych jednostek sterujących serii HANJIU OSPC, obejmującą wszystkie dwanaście wariantów wyporności od OSPC 40 do OSPC 500 i wszystkie cztery konfiguracje obwodów hydraulicznych: otwarty środek bez reakcji (ON), otwarty środek reakcji (OR), zamknięty środek (CN) i wykrywanie obciążenia (LS). Analiza potwierdza, że ​​jednostki HANJIU OSPC osiągają precyzję sterowania, wytrzymałość ciśnieniową i trwałość eksploatacyjną porównywalną z odpowiednikami Danfoss OSPC, zapewniając jednocześnie znaczne korzyści ekonomiczne dzięki konkurencyjnym cenom, krótszym terminom dostaw i humanizowanemu modelowi obsługi posprzedażnej zaprojektowanemu w celu minimalizacji wydatków na konserwację przez cały okres eksploatacji.

Seria HANJIU OSPC rozszerza zakres przesunięcia układu kierowniczego od ultrakompaktowych 40 cm3/obr. dla małych pojazdów użytkowych i sprzętu ogrodniczego do imponujących 500 cm3/obr. dla największych ciągników rolniczych i ciężkich maszyn budowlanych. Dzięki maksymalnemu ciśnieniu roboczemu do 210 barów i maksymalnemu ciśnieniu układu kierowniczego do 175 barów seria OSPC zapewnia margines inżynieryjny wymagany w przypadku najbardziej wymagających zastosowań układu kierowniczego. Cztery różne konfiguracje obwodów hydraulicznych zapewniają optymalne dopasowanie do dowolnej architektury układu hydraulicznego — od prostych obwodów pomp zębatych o stałym wydatku po zaawansowane systemy wykrywania obciążenia — zapewniając energooszczędne i czułe sterowanie w całym spektrum urządzeń mobilnych.

Wprowadzenie do technologii sterowania Orbitrol

Orbitrolowa jednostka sterująca stanowi przełomowe osiągnięcie w inżynierii hydraulicznej, integrując funkcje pompy dozującej, rozdzielacza i regulatora przepływu priorytetowego w jednej kompaktowej obudowie. Ta elegancka integracja wyeliminowała złożoną zewnętrzną instalację hydrauliczną, wiele zespołów zaworów i wyzwania związane z synchronizacją nieodłącznie związane z wcześniejszymi projektami hydraulicznego układu kierowniczego, ustanawiając orbitrol jako dominującą technologię wspomagania układu kierowniczego w pojazdach terenowych na całym świecie.

Nazwa „orbitrol” wywodzi się od ruchu orbitalnego wewnętrznego zespołu przekładni Gerotor, który służy jako precyzyjny element dozujący. Gdy operator obraca kierownicę, wewnętrzny mechanizm zaworowy — składający się z precyzyjnie obrobionej tulei i szpuli — kieruje płyn hydrauliczny pod ciśnieniem przez zestaw Gerotor i dalej do odpowiedniego otworu cylindra sterującego. Precyzyjnie kontrolowane przemieszczenie Gerotora na obrót ustanawia bezpośrednią, przewidywalną zależność pomiędzy obrotem kierownicy a skokiem siłownika układu kierowniczego, tworząc intuicyjne wyczucie kierowania, którego oczekują operatorzy.

Oznaczenie OSPC określa specyficzny współczynnik kształtu w szerszej rodzinie produktów orbitrol, wyróżniający się kompaktowym, cylindrycznym profilem korpusu, zintegrowanym interfejsem do montażu na kolumnie i rozszerzonym zakresem wyporności, który zaczyna się od kompaktowego rozmiaru 40 cm3/obr. Seria OSPC firmy HANJIU Technology opiera się na dziesięcioleciach doświadczenia produkcyjnego i ciągłym udoskonalaniu projektów, aby dostarczać jednostki sterujące, które spełniają lub przekraczają standardy wydajności ustalone przez producentów oryginalnego sprzętu w branży.

Zasada działania zaworów orbitrolowych

Orbitrolowa jednostka sterująca HANJIU OSPC działa na zasadzie hydrostatycznego układu kierowniczego z zamkniętym środkiem, integrując trzy elementy funkcjonalne w precyzyjnie obrobionej obudowie:

•Gerotorowa pompa dozująca:Wewnętrzny zespół przekładni — składający się z orbitującego wirnika z N zewnętrznymi listwami i nieruchomego stojana z N+1 wewnętrznych zębów — precyzyjnie odmierza objętość oleju hydraulicznego wprost proporcjonalnie do obrotu kierownicy. Pojemność skokowa tego zestawu Gerotora (40 do 500 cm3/obr. w zależności od modelu) określa ilość oleju dostarczanego na obrót kierownicy, bezpośrednio kontrolując czułość kierowania i liczbę obrotów od skrętu do skrętu.

•Obrotowy zawór kierunkowy:Precyzyjnie szlifowana tuleja zaworu i suwak, połączone mechanicznie z wałem wejściowym kierownicy, kierują olej pod ciśnieniem do odpowiedniego otworu cylindra, jednocześnie zawracając olej wydechowy do zbiornika hydraulicznego. W pozycji neutralnej (na wprost) zawór utrzymuje minimalny spadek ciśnienia i wyśrodkowane ścieżki przepływu. Kątowe przesunięcie kierownicy stopniowo otwiera ścieżki przepływu do odpowiedniego otworu cylindra z dokładnością dozowania mierzoną w ułamkach stopnia.

•Priorytetowy regulator przepływu:Zintegrowany zawór priorytetowy zapewnia preferowane zasilanie układu kierowniczego z pompy hydraulicznej, utrzymując stałą reakcję układu kierowniczego niezależnie od równoczesnych wymagań innych funkcji hydraulicznych, takich jak podnoszenie ładowacza, sterowanie osprzętem lub obwody pomocnicze. Nadmiar przepływu wykraczający poza wymagania układu kierowniczego jest skutecznie kierowany do pomocniczego obwodu hydraulicznego.

Kiedy operator inicjuje skręt, obrót kierownicy powoduje przemieszczenie suwaka zaworu względem tulei zaworu, otwierając precyzyjnie odmierzoną ścieżkę przepływu od wlotu ciśnienia przez element Gerotor do aktywnego otworu cylindra układu kierowniczego. Gerotor, napędzany wewnętrznym sprzęgłem mechanicznym, dostarcza dokładnie odmierzoną objętość oleju. Jednocześnie olej powrotny z przeciwległego otworu cylindra przepływa z powrotem przez Gerotor i wypływa do zbiornika hydraulicznego. Ten układ w zamkniętej pętli gwarantuje, że położenie siłownika układu kierowniczego jest zawsze wprost proporcjonalne do przemieszczenia kierownicy – ​​niezależnie od zmian ciśnienia w układzie, prędkości obrotowej silnika lub zewnętrznego obciążenia kół kierowanych.

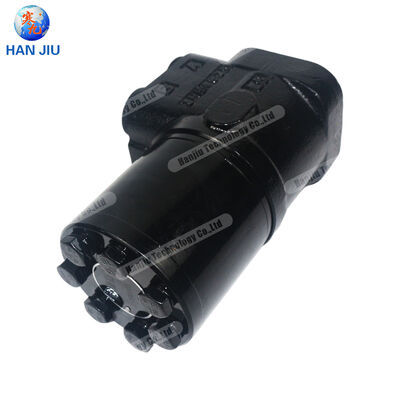

Elementy konstrukcyjne i funkcja

Jednostka sterująca serii HANJIU OSPC składa się z precyzyjnie zaprojektowanych grup komponentów, z których każdy jest zoptymalizowany pod kątem niezawodnego działania i wydłużonej żywotności w wymagających środowiskach maszyn mobilnych:

•Obudowa korpusu zaworu:Wysokiej jakości odlewany stop aluminium (EN AC-AlSi10Mg(Fe) lub równoważny) zapewnia lekką sztywność konstrukcyjną i doskonałe właściwości obróbki. Wewnętrzne otwory tulei zaworu, komory gerotorowej i elementów kontroli przepływu są precyzyjnie szlifowane z tolerancją w granicach ± ​​5 mikronów, zapewniając właściwe uszczelnienie i minimalne przecieki wewnętrzne.

•Tuleja zaworu i szpula:Elementy z hartowanej stali stopowej, precyzyjnie szlifowane i docierane w celu uzyskania wykończenia powierzchni poniżej mikrona i kontrolowanych luzów promieniowych na poziomie 3-8 mikronów, zapewniają precyzyjny pomiar przepływu, który definiuje jakość sterowania. Geometria otworów tulei została zoptymalizowana poprzez analizę obliczeniową dynamiki płynów, aby uzyskać progresywną charakterystykę przepływu przy minimalnych stanach nieustalonych ciśnienia.

•Zestaw dozujący Gerotor:Wewnętrzny zestaw przekładni ze zoptymalizowanym ewolwentowym profilem zębów zapewnia dokładne dozowanie objętościowe przy minimalnym tarciu. W przypadku jednostek o większej wyporności opcjonalna konfiguracja Geroler wykorzystująca łożyska igiełkowe na styku wirnik-stojan dodatkowo zmniejsza straty tarcia i poprawia wydajność mechaniczną.

•Zespół wału wejściowego:Interfejs kierownicy jest dostępny w standardowych konfiguracjach wielowypustowych (zwykle o średnicy 3/4 cala lub 1 cala ze standardową w branży liczbą zębów), przenoszących wejściowy moment obrotowy operatora na mechanizm zaworowy poprzez precyzyjne łożysko, które kompensuje niewspółosiowość końcową i promieniową.

•Zawory bezpieczeństwa:Zintegrowane krzyżowe zawory nadmiarowe chronią obwód kierowniczy przed skokami ciśnienia spowodowanymi siłami zewnętrznymi działającymi na kierowane koła – wstrząsami drogowymi, uderzeniami w krawężniki lub momentem obrotowym podczas samonastawności – natomiast wewnętrzne zawory zwrotne zapobiegają blokowaniu ciśnienia w cylindrach po zwolnieniu kierownicy.

•System uszczelniający:Wysokiej jakości pierścienie O-ring i uszczelnienia wału z NBR lub Vitonu utrzymują integralność hydrauliczną w pełnym zakresie temperatur roboczych od -30°C do +100°C, z opcjonalnymi niskotemperaturowymi masami uszczelniającymi o parametrach znamionowych do -40°C do zastosowań w klimacie arktycznym.

Przegląd serii HANJIU OSPC

Seria HANJIU OSPC obejmuje dwanaście wariantów wyporności — najbardziej wszechstronną gamę w branży — każdy dostępny w czterech konfiguracjach obwodów hydraulicznych. Ta obszerna matryca produktów zapewnia projektantom układów kierowniczych niespotykaną dotąd elastyczność w zakresie optymalizacji wydajności sterowania w przypadku dowolnych zastosowań maszyn mobilnych.

Gama produktów: OSPC 40 do OSPC 500

Linia produktów serii HANJIU OSPC obejmuje dwanaście modeli wypornościowych, przy czym każdy numer modelu wskazuje nominalne przemieszczenie Gerotora w centymetrach sześciennych na obrót:

•OSPC40:Pojemność skokowa 40 cm3/obr. — Ultrakompaktowy punkt wejścia dla małych traktorów ogrodowych, kompaktowych pojazdów użytkowych, sprzętu na polach golfowych i specjalistycznych lekkich maszyn, gdzie najważniejszy jest minimalny wysiłek przy kierowaniu i precyzyjna kontrola w ograniczonych przestrzeniach.

•OSPC50:Pojemność skokowa 50 cm3/obr. — Kompaktowy układ kierowniczy do małych ciągników użytkowych, miniładowarek i pojazdów do prac komunalnych wymagających lekkiego, czułego układu kierowniczego w kompaktowych rozmiarach.

•OSPC 63:Pojemność skokowa 63 cm3/obr. — Idealny do kompaktowych ciągników, małych wózków widłowych i pojazdów użytkowych, gdzie priorytetem projektowym jest czuły układ kierowniczy i kompaktowe opakowanie.

•OSPC80:Pojemność skokowa 80 cm3/obr. — Wszechstronny wybór średniej klasy do średnich ciągników rolniczych, kompaktowych ładowarek kołowych i ładowarek teleskopowych, zapewniający optymalną równowagę pomiędzy czułością kierowania i komfortowym wysiłkiem operatora.

•OSPC 100:Pojemność skokowa 100 cm3/obr. — Najczęściej stosowana pojemność skokowa dla standardowych ciągników rolniczych o mocy do 120 KM, oferująca standardową w branży precyzję kierowania przy wygodnym, niemęczącym wysiłku operatora.

•OSPC 125:Pojemność skokowa 125 cm³/obr. — zoptymalizowana pod kątem większych ciągników rolniczych o mocy 120–180 KM i średniego sprzętu budowlanego, zmniejsza liczbę obrotów kierownicy od skrętu do skrętu, co zapewnia większą produktywność.

•OSPC 160:Pojemność skokowa 160 cm3/obr. — Wytrzymały układ kierowniczy do dużych ciągników, dużych ładowarek kołowych i ciężkich wózków widłowych, gdzie istotne są duże prędkości przepływu układu kierowniczego i zmniejszony moment obrotowy operatora.

•OSPC200:Pojemność skokowa 200 cm3/obr. — Układ kierowniczy o dużej wydajności do dużych maszyn rolniczych o mocy powyżej 180 KM, ciężkiego sprzętu budowlanego i pojazdów do transportu materiałów o dużej pojemności.

•OSPC250:Pojemność skokowa 250 cm3/obr. — Bardzo wytrzymały układ kierowniczy do największych ciągników, wozideł przegubowych i specjalistycznych pojazdów przemysłowych wymagających maksymalnej prędkości kierowania.

•OSPC315:Pojemność skokowa 315 cm3/obr. — Standardowa jednostka o maksymalnej wydajności dla największych urządzeń mobilnych, wymagających minimalnego nacisku na kierownicę w celu uzyskania maksymalnego wychylenia układu kierowniczego.

•OSPC400:Pojemność skokowa 400 cm3/obr. — Bardzo duża wydajność dla specjalistycznego ciężkiego sprzętu i niestandardowych zastosowań układu kierowniczego, wymagających ekstremalnych przepływów układu kierowniczego.

•OSPC500:Pojemność skokowa 500 cm3/obr. — Flagowy model zapewniający maksymalny przepływ układu kierowniczego dla największych i najcięższych sterowanych maszyn w branży, w tym dużych ciężarówek górniczych i podstawowego sprzętu do robót ziemnych.

Kluczowe zalety konstrukcyjne w porównaniu z OSPB

Chociaż serie HANJIU OSPC i OSPB mają wspólne wewnętrzne technologie i procesy produkcyjne, seria OSPC oferuje kilka udoskonaleń konstrukcyjnych, które czynią ją preferowanym wyborem dla wielu zastosowań OEM i na rynku wtórnym:

•Rozszerzony zakres przemieszczenia:Seria OSPC obejmuje OSPC 40 — orbitrol o najmniejszej pojemności w gamie standardowych rozwiązań branżowych — umożliwiający hydrauliczne sterowanie najmniejszymi pojazdami użytkowymi i kompaktowym sprzętem, który w przeciwnym razie wymagałby ręcznych lub elektrohydraulicznych rozwiązań sterujących.

•Kompaktowy profil nadwozia:Konstrukcja nadwozia OSPC charakteryzuje się nieco bardziej zwartym profilem cylindrycznym w porównaniu z równoważnymi jednostkami OSPB, co zapewnia większą elastyczność instalacji w pojazdach z ciasną obudową kolumny kierownicy.

•Zoptymalizowana geometria przepływu:Udoskonalenie wewnętrznych kanałów przepływu w oparciu o obliczeniową dynamikę płynów zmniejsza spadek ciśnienia w położeniu neutralnym o około 8–10% w porównaniu z konstrukcjami wcześniejszej generacji, poprawiając ogólną wydajność układu hydraulicznego.

•Ulepszona technologia uszczelnień:Zaawansowana geometria rowka uszczelki i zastrzeżone receptury mieszanki NBR/Viton wydłużają żywotność uszczelki nawet o 35% w przyspieszonych testach trwałości, zmniejszając częstotliwość konserwacji i całkowity koszt posiadania.

•Ujednolicony interfejs przenoszenia:Seria OSPC charakteryzuje się ustandaryzowanym rozmieszczeniem portów we wszystkich wariantach wyporu, co upraszcza konstrukcję układu hydraulicznego i zmniejsza liczbę wariantów węży i ​​złączek wymaganych w rodzinach urządzeń obejmujących wiele modeli.

Konfiguracje obwodów hydraulicznych

Każdy wariant wyporności HANJIU OSPC jest dostępny w czterech różnych konfiguracjach obwodów hydraulicznych, umożliwiając precyzyjne dopasowanie do architektury układu hydraulicznego pojazdu:

WŁ. — Otwarty środek, brak reakcji

Konfiguracja otwartego środka bez reakcji utrzymuje otwartą ścieżkę przepływu przez zawór w położeniu neutralnym (na wprost), umożliwiając cyrkulację przepływu pompy przy minimalnym spadku ciśnienia. Kiedy kierownica jest obracana, zawór stopniowo zamyka ścieżkę środkową, jednocześnie otwierając ścieżkę dozowania do cylindrów układu kierowniczego. Oznaczenie „brak reakcji” oznacza, że ​​siły zewnętrzne działające na koła kierowane — pochodzące z nierówności drogi, przeszkód lub momentu obrotowego samonastawnego opony — nie są przenoszone z powrotem na kierownicę.

Taka konfiguracja zapewnia operatorowi najwygodniejszy komfort, eliminując odrzut kierownicy, co czyni ją preferowanym wyborem w przypadku ciągników rolniczych, ładowarek kołowych, wózków widłowych i podobnego sprzętu, w przypadku których operatorzy spędzają dłuższy czas w kabinie. Obwód ON jest w pełni kompatybilny z pompami zębatymi o stałej wydajności i stanowi najbardziej opłacalną architekturę układu kierowniczego.

LUB — Centrum otwarte, reakcja

Konfiguracja Open Center Reaction zapewnia bezpośrednie mechaniczne sprzężenie zwrotne z kół kierowanych na kierownicę poprzez wewnętrzne sprzęgło zestawu Gerotor. Informacje te pozwalają operatorowi wyczuć warunki drogowe, ograniczenia przyczepności opon i obciążenie układu kierowniczego — informacje, które mogą poprawić bezpieczeństwo i kontrolę podczas jazdy z dużą prędkością.

Konfiguracja OR jest preferowana w pojazdach drogowych, szybkich ciągnikach rolniczych i niektórych zastosowaniach przemysłowych, w których operator korzysta z dotykowego sprzężenia zwrotnego układu kierowniczego. Jednak charakterystyka reakcji przenosi również wstrząs drogowy na ręce operatora, co może obniżyć komfort podczas długotrwałej pracy na nierównym terenie.

CN — Centrum zamknięte

Konfiguracja z zamkniętym środkiem jest przeznaczona do użytku z pompami tłokowymi o zmiennym wydatku, wyposażonymi w sterowanie z kompensacją ciśnienia. W położeniu neutralnym zawór blokuje cały przepływ przez zespół sterujący, utrzymując pompę na niskim ciśnieniu w trybie gotowości (zwykle 15–25 barów). Wejście układu kierowniczego otwiera zawór, żądając przepływu z pompy, która reaguje zwiększeniem wyporu, aby zapewnić wymagany przepływ układu kierowniczego.

Obwód CN eliminuje ciągły przepływ przez układ kierowniczy podczas jazdy na wprost, znacznie zmniejszając zużycie energii i nagrzewanie oleju hydraulicznego w porównaniu do systemów typu open-center. Konfiguracja ta jest coraz częściej stosowana w nowoczesnych urządzeniach, w których priorytetami projektowymi są oszczędność paliwa, redukcja emisji i zarządzanie temperaturą. Obwód CN wymaga kompatybilnej pompy o zmiennej wydajności i nie nadaje się do instalacji pomp o stałej wydajności.

LS — wykrywanie obciążenia

Konfiguracja Load Sensing reprezentuje najbardziej zaawansowaną i energooszczędną architekturę obwodu kierowniczego. Oprócz funkcji blokowania w układzie zamkniętym, zawór LS generuje sygnał wykrywania obciążenia — sprzężenie zwrotne ciśnienia proporcjonalne do chwilowego zapotrzebowania na sterowanie — który steruje pompą wykrywającą obciążenie. Sygnał ten zapewnia, że ​​pompa dostarcza dokładnie taki przepływ i ciśnienie, jakie są wymagane dla bieżącego zapotrzebowania na sterowanie, minimalizując straty energii do teoretycznego minimum.

Konfiguracja LS zapewnia dodatkową korzyść w postaci utrzymywania idealnie stałej prędkości i wyczucia układu kierowniczego niezależnie od wahań obrotów silnika, jednoczesnych wymagań hydraulicznych z innych funkcji lub zmian obciążenia układu kierowniczego. W miarę wzrostu oporu układu kierowniczego — ciasnych zakrętów, miękkiego terenu, mocno obciążonego sprzętu — system wykrywania obciążenia automatycznie zwiększa wydajność pompy, aby utrzymać jednolitą wydajność kierowania. Obwód LS to specyfikacja wybierana dla sprzętu premium, w którym jakość sterowania i efektywność energetyczna są najważniejszymi celami projektowymi.

Pełne dane techniczne

Poniższe kompleksowe dane dotyczące wydajności zostały zebrane na podstawie testów walidacyjnych produkcji przeprowadzonych zgodnie z normą ISO 4925 i standardowymi protokołami testów orbitrolowych. Wszystkie wartości reprezentują średnie statystyczne z badań próbek produkcyjnych przy użyciu mineralnego oleju hydraulicznego (ISO VG 46) w ustabilizowanej temperaturze roboczej 50°C.

OSPC 40 do OSPC 500 — pełne dane dotyczące wydajności

Tabela 1 przedstawia kompletną matrycę specyfikacji technicznych dwunastu wariantów orbitrolowych jednostek sterujących serii HANJIU OSPC. Oceny ciągłe dotyczą pracy ciągłej; wartości znamionowe przerywane dotyczą nie więcej niż 10% każdej minuty pracy.

Tabela 1: Pełna specyfikacja techniczna serii HANJIU OSPC

Kluczowe obserwacje z matrycy specyfikacji obejmują: (1) Seria OSPC rozciąga się od ultrakompaktowych modeli o wydajności 40 cm3/obr. do wiodących w branży modeli o wydajności 500 cm3/obr., zapewniając najbardziej wszechstronne dostępne pokrycie pojemności skokowej; (2) Maksymalne ciśnienie robocze 210 barów i maksymalne ciśnienie sterowania 175 barów zapewniają odpowiednią wydajność w najbardziej wymagających zastosowaniach związanych ze sterowaniem; (3) Moment wejściowy w zakresie od 1,2 Nm (OSPC 40) do 3,5 Nm (OSPC 500) zapewnia komfort kierowania we wszystkich rozmiarach pojazdów; (4) Rozszerzony asortyment zaworów nadmiarowych (35–175 barów) uwzględnia różnorodne wymagania dotyczące obciążenia układu kierowniczego w całym asortymencie produktów.

Przewodnik wyboru typu obwodu

Wybór odpowiedniej konfiguracji obwodu hydraulicznego zależy od typu pompy pojazdu, wymagań dotyczących wydajności układu kierowniczego i priorytetów w zakresie efektywności energetycznej. Tabela 2 zawiera odniesienie do wyboru strukturalnego:

Tabela 2: Przewodnik wyboru konfiguracji obwodu HANJIU OSPC

Zgodność z OSPC firmy Danfoss

Seria HANJIU OSPC zapewnia pełną fizyczną i funkcjonalną wymienność z orbitrolowymi jednostkami sterującymi serii OSPC firmy Danfoss. Ta wymienność obejmuje wszystkie dwanaście wariantów przemieszczenia i wszystkie cztery konfiguracje obwodów, zapewniając producentom OEM i rynkowi części zamiennych w pełni kompatybilne alternatywne źródło zasilania jednostki sterującej.

Zamienność wymiarowa

Najważniejsze interfejsy montażowe i połączeniowe są zgodne ze specyfikacjami Danfoss OSPC, umożliwiając bezpośrednią wymianę bez modyfikacji kolumn kierownicy, instalacji hydraulicznej lub konstrukcji pojazdu:

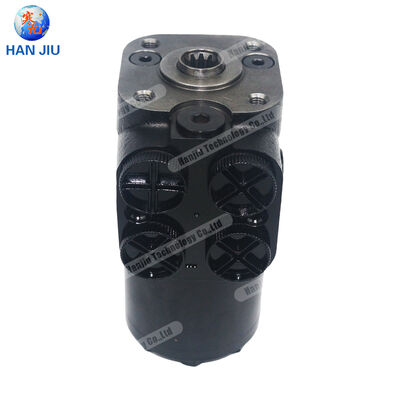

•Interfejs montażowy:Standardowy kołnierz z czterema śrubami o średnicy prowadzącej 31,75 mm i śrubami montażowymi M6 na okręgu śrub 50,8 mm — identyczny z konfiguracją Danfoss OSPC we wszystkich wariantach wyporności.

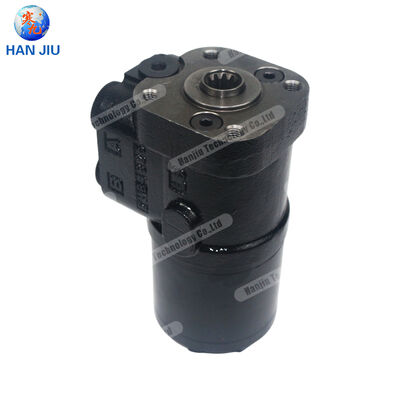

•Wał wejściowy:Standardowe w branży opcje wałów kolumny kierownicy, w tym wały wielowypustowe o średnicy 3/4 cala i 1 cala (różna liczba zębów), wały wpustowe z marzanki drzewnej i konfiguracje stożkowe, odpowiadają ofercie firmy Danfoss pod względem bezpośredniej kompatybilności.

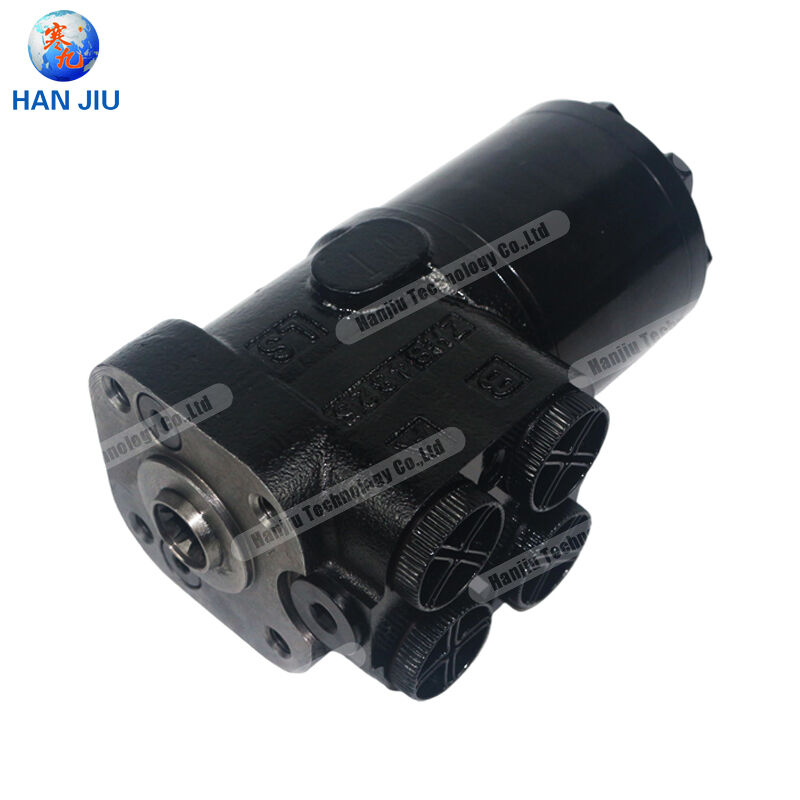

•Konfiguracja portu:Standardowy układ portów P (ciśnienie), T (zbiornik), L/R (cylinder) z gwintami M18×1,5 lub 3/8-16 UNF, rozmieszczonymi identycznie jak w przypadku jednostek Danfoss OSPC w celu zapewnienia płynnego połączenia hydraulicznego.

•Ogólna koperta:Średnica korpusu, wysokość kołnierza, przedłużenie wału i długość całkowita odpowiadają specyfikacjom Danfoss OSPC w zakresie ±0,3 mm, zapewniając brak zakłóceń w zastosowaniach zamiennych.

•Port sygnału LS:Jednostki konfiguracyjne Load-Sensing zawierają port sygnałowy LS w identycznym położeniu i orientacji jak jednostki Danfoss OSPC-LS, co umożliwia bezpośrednie połączenie ze sterownikami pomp Load-Sensing bez złączek adapterowych.

Walidacja wydajności

Niezależne testy potwierdzają równoważność wydajności orbitrolowych jednostek sterujących serii HANJIU i Danfoss OSPC. Kluczowe zweryfikowane parametry obejmują:

•Dokładność pomiaru:Przemieszczenie objętościowe w granicach ±3% wartości nominalnej w pełnym zakresie ciśnienia roboczego i temperatury, zgodnie z tolerancjami produkcyjnymi firmy Danfoss.

•Charakterystyka zaworu:Neutralny spadek ciśnienia, postęp przepływu i liniowość pomiaru odpowiadają specyfikacjom firmy Danfoss w zakresie niepewności pomiaru testowego.

•Integralność ciśnienia:Wszystkie modele zostały przetestowane strukturalnie pod ciśnieniem 1,5 x maksymalnego ciśnienia roboczego (315 barów) bez awarii, spełniając marginesy bezpieczeństwa firmy Danfoss.

•Wysiłek kierowania:Charakterystyka wejściowego momentu obrotowego (moment rozruchowy, roboczy i gradientowy) mieści się w zakresach specyfikacji Danfoss, zapewniając równoważne wyczucie układu kierowniczego.

•Trwałość:Przyspieszone testy trwałości do 2 milionów cykli sterowania potwierdzają integralność uszczelnienia, stopień zużycia i zachowanie dokładności pomiaru porównywalne z danymi opublikowanymi przez firmę Danfoss.

Zestawy uszczelek i części zamienne

Kompletne zestawy uszczelek remontowych do jednostek sterujących serii HANJIU OSPC, odsyłacze bezpośrednio do numerów części Danfoss. Zestaw uszczelek (odpowiadający Danfoss 151B0124 dla standardowej konfiguracji NBR) zawiera wszystkie pierścienie typu O-ring, uszczelnienia wału, uszczelnienia obudowy Gerotora i uszczelki korpusu zaworu wymagane do całkowitej renowacji urządzenia.

Poszczególne komponenty serwisowe — zestawy gerotorów, tuleje zaworów, suwaki zaworów, zespoły wału wejściowego i wkłady zaworów zwrotnych — są magazynowane jako oryginalne części HANJIU z pełną certyfikacją wymiarową. Modułowa konstrukcja OSPC umożliwia naprawę na poziomie komponentów, redukując typowe koszty naprawy o 60-70% w porównaniu z całkowitą wymianą jednostki.

Zastosowania w różnych branżach

Orbitrolowe jednostki sterujące serii HANJIU OSPC służą jako rdzeń sterowania w szerokiej gamie maszyn mobilnych stosowanych na rynkach pojazdów rolniczych, budowlanych, przemysłowych i specjalistycznych na całym świecie.

Maszyny rolnicze

Sprzęt rolniczy stanowi największy rynek orbitrolowych jednostek sterujących, a seria HANJIU OSPC obejmuje pełne spektrum maszyn rolniczych, od kompaktowych narzędzi po największy sprzęt do zastosowań podstawowych:

•Ciągniki kompaktowe i ogrodowe:Jednostki OSPC 40-63 umożliwiają sterowanie ciągnikami o mocy do 50 KM za dotknięciem palca, przy konfiguracji włączonej bez reakcji, zapewniającej komfort operatora podczas długotrwałych prac polowych.

•Ciągniki średniej klasy:Agregaty OSPC 80-125 to branżowy standard dla ciągników w zakresie 50-180 KM, zapewniający optymalną równowagę pomiędzy precyzją sterowania i komfortem pracy operatora.

•Duże ciągniki do upraw rzędowych i przegubowe:Agregaty OSPC 160-250 obsługują największe ciągniki rolnicze (180-400+ KM), zapewniając szybką reakcję układu kierowniczego przy minimalnym nacisku na koła.

•Samobieżne kombajny i opryskiwacze:Jednostki OSPC 100-200 z opcjonalną konfiguracją LS zapewniają precyzyjne i czułe sterowanie wymagane do dokładnego zbioru plonów i zastosowania środków chemicznych.

•Specjalistyczny sprzęt rolniczy:Ciągniki do winnic, maszyny sadownicze, kombajny do zbioru trzciny cukrowej i zbieracze bawełny wykorzystują jednostki OSPC 63-160 dostosowane do ich specyficznych wymagań dotyczących geometrii układu kierowniczego.

Konstrukcja i obsługa materiałów

Sprzęt budowlany i do transportu materiałów poddaje układy kierownicze poważnym obciążeniom udarowym, ciągłej pracy i trudnym warunkom. Seria HANJIU OSPC wykazuje sprawdzoną niezawodność w:

•Ładowarki kołowe:Jednostki OSPC 100-200 wytrzymują duże obciążenia kierownicze ładowarek czołowych o udźwigu od 1 do 10 ton, z zabezpieczeniem odciążającym w poprzek linii przed uderzeniem w krawężnik i siłami kopania.

•wózki widłowe:Jednostki OSPC 63-125 zapewniają precyzyjne sterowanie wózkami widłowymi magazynowymi i stoczniowymi (1,5–16 ton), gdzie zwrotność w ograniczonych przestrzeniach bezpośrednio wpływa na produktywność.

•Koparko-ładowarki:Jednostki OSPC 100-160 spełniają wymagania dotyczące sterowania w dwóch trybach — responsywna jazda po drodze i precyzyjna zwrotność w miejscu pracy.

•Miniładowarki i kompaktowe ładowarki gąsienicowe:Jednostki OSPC 80-125 sterują napędzanymi hydrostatycznie silnikami kołowymi lub gąsienicowymi z możliwością szybkiej zmiany kierunku.

•Ładowarki teleskopowe:Jednostki OSPC 100-160 zapewniają stabilne prowadzenie na wprost i czułe pokonywanie zakrętów w zróżnicowanym terenie przy pełnym obciążeniu.

•Wywrotki przegubowe:Jednostki OSPC 200-315 radzą sobie z dużymi obciążeniami układu kierowniczego dużych wozideł przegubowych (25-60 ton) na trudnych placach budowy i w kopalniach.

Pojazdy przemysłowe i specjalistyczne

Poza tradycyjnymi rynkami rolniczymi i budowlanymi, jednostki sterujące HANJIU OSPC służą różnorodnym zastosowaniom przemysłowym i specjalistycznym:

•Podziemne pojazdy górnicze:Niskoprofilowe ładowarki, transportery personelu i pojazdy użytkowe w kopalniach wykorzystują jednostki OSPC 100-200 do niezawodnego sterowania w zamkniętych, zapylonych środowiskach podziemnych.

•Sprzęt do obsługi naziemnej lotniska:Holowniki lotnicze, ładowarki bagażu, ciężarówki cateringowe i ciągniki typu pushback wykorzystują jednostki OSPC 80-160 do precyzyjnego manewrowania przy małych prędkościach.

•Sprzęt morski i portowy:W przypadku morskich wózków widłowych, ładowarek dokowych, pojazdów okramowych i transporterów stoczniowych stosowane są odporne na korozję jednostki OSPC do zastosowań w środowiskach mgły solnej.

•Utrzymanie dróg i pojazdy komunalne:Zamiatarki uliczne, pługi odśnieżające, równiarki drogowe, pojazdy do konserwacji obiektów użyteczności publicznej i śmieciarki wykorzystują jednostki OSPC 100-200 zapewniające niezawodne sterowanie w każdych warunkach pogodowych.

•Sprzęt do utrzymania kolei:Pojazdy do konserwacji torów, szlifierki szynowe, podbijarki i pojazdy kolejowo-drogowe wykorzystują jednostki OSPC 125-250 do sterowania w dwóch trybach.

Humanizowane zarządzanie i wsparcie posprzedażowe

Humanizowana filozofia zarządzania firmy HANJIU Technology stawia sukces operacyjny klienta w centrum każdej decyzji biznesowej. Zaangażowanie to rozciąga się na cały cykl życia jednostki sterującej – od konsultacji w sprawie aplikacji po dziesięciolecia niezawodnej pracy w terenie – a wyraźnym celem jest minimalizacja całkowitego kosztu posiadania i maksymalizacja czasu sprawności sprzętu.

Redukcja kosztów konserwacji

W maszynach mobilnych, gdzie przestoje bezpośrednio wpływają na przychody i produktywność sezonową, strategia konserwacji znacząco wpływa na całkowity koszt posiadania. HANJIU zajmuje się każdym składnikiem kosztów:

•Programy konserwacji predykcyjnej:Indywidualne harmonogramy konserwacji oparte na godzinach pracy, surowości środowiska i analizie stanu oleju hydraulicznego. Odpowiednio przeprowadzona wymiana uszczelek zapobiega nieoczekiwanym awariom, jednocześnie unikając niepotrzebnej konserwacji komponentów o pozostałym okresie użytkowania.

•Ekonomiczne zestawy uszczelek:Kompletne zestawy uszczelek remontowych OSPC wycenione na 55–65% ceny równoważnego zestawu Danfoss, bezpośrednio zmniejszające największe stałe koszty konserwacji dla operatorów maszyn wyposażonych w orbitrol.

•Możliwość naprawy komponentów:Modułowa konstrukcja OSPC umożliwia ekonomiczną naprawę na poziomie komponentu – wymianę pojedynczych zestawów Gerotor, suwaków zaworów lub uszczelnień wału zamiast całych zespołów – redukując koszty naprawy o 60-70%.

•Optymalizacja układu hydraulicznego:HANJIU zapewnia bezpłatne wskazówki techniczne dotyczące doboru płynu hydraulicznego, specyfikacji filtracji (kody czystości ISO 4406) i interpretacji analizy oleju w celu maksymalizacji żywotności układu kierowniczego. Właściwe zarządzanie płynami może wydłużyć żywotność uszczelnienia nawet o 50%.

Dostępność części i serwis techniczny

HANJIU utrzymuje znaczny zapas kompletnych jednostek serii OSPC i wszystkich części serwisowych w centrach dystrybucyjnych strategicznie rozmieszczonych w Azji, Europie, na Bliskim Wschodzie, w Afryce, Ameryce Północnej i Ameryce Południowej. Ten globalny magazyn umożliwia realizację zamówień na części standardowe w ciągu 24-48 godzin do większości głównych ośrodków przemysłowych na całym świecie.

Usługi wsparcia technicznego obejmują konsultacje w zakresie inżynierii zastosowań, pomoc w rozwiązywaniu problemów, rozpatrywanie roszczeń gwarancyjnych i analizę usterek za pośrednictwem regionalnych centrów wsparcia, w których pracują specjaliści hydrauliki. Dokumentacja techniczna — instrukcje instalacji, schematy hydrauliczne, schematy rozwiązywania problemów, modele 3D STEP i samouczki wideo dotyczące napraw — jest dostępna za pośrednictwem portalu technicznego HANJIU w języku angielskim, chińskim, hiszpańskim, rosyjskim, portugalskim i arabskim.

Przewaga konkurencyjna i propozycja wartości

Na globalnym rynku orbitrolowych jednostek sterujących firma HANJIU Technology zapewnia zróżnicowaną propozycję wartości, która łączy sprawdzoną doskonałość inżynieryjną z przekonującymi korzyściami ekonomicznymi i logistycznymi.

Lider w zakresie ceny i wydajności

Analiza rynku pokazuje, że jednostki sterujące serii HANJIU OSPC zapewniają oszczędności w kosztach zakupu o 45–60% w porównaniu z odpowiednikami Danfoss OSPC, w zależności od specyfikacji i zaangażowania ilościowego. Ta przewaga cenowa wynika z:

•Pionowa integracja produkcji:Własne odlewanie ciśnieniowe aluminium, precyzyjna obróbka CNC, produkcja, montaż i testowanie Gerotora eliminują pośrednie marże dostawców i zapewniają pełną kontrolę jakości.

•Zaawansowana technologia produkcji:Inwestycje w centra obróbcze CNC, sprzęt do precyzyjnego szlifowania, zautomatyzowane systemy montażu i skomputeryzowaną infrastrukturę testową pozwalają osiągnąć światowej klasy wydajność produkcji.

•Zoptymalizowany łańcuch dostaw:Długoterminowe umowy z certyfikowanymi dostawcami surowców oraz nowoczesne zarządzanie zapasami w oparciu o ERP minimalizują koszty zakupów przy jednoczesnym zapewnieniu stałej jakości materiałów.

•Efektywna dystrybucja:Bezpośrednie relacje fabryczne z autoryzowanymi dystrybutorami regionalnymi eliminują wielopoziomowe marże dystrybucyjne, zachowując konkurencyjne ceny na każdym poziomie łańcucha dostaw.

Ta struktura ekonomiczna umożliwia firmie HANJIU oferowanie jednostek sterujących OSPC po cenach znacznie niższych od odpowiedników firmy Danfoss przy jednoczesnym zachowaniu równoważnej jakości inżynieryjnej — jest to propozycja wartości szczególnie atrakcyjna dla producentów OEM integrujących układy kierownicze ze sprzętem produkcyjnym, operatorów flot na wynajem i dystrybutorów na rynku części zamiennych w gospodarkach rozwijających się.

Szybkość dostawy i globalny łańcuch dostaw

HANJIU utrzymuje roczną zdolność produkcyjną przekraczającą 150 000 orbitrolowych jednostek sterujących, przy standardowym czasie realizacji dostaw wynoszącym 7–12 dni roboczych dla konfiguracji katalogowych we wszystkich dwunastu wariantach wyporności i czterech typach obwodów. Przyspieszona produkcja pozwala sprostać pilnym wymaganiom, a dostawa trwa zaledwie 3–5 dni roboczych.

Globalne partnerstwa logistyczne z uznanymi międzynarodowymi spedytorami zapewniają niezawodne dostawy od drzwi do drzwi na całym świecie. W opakowaniach eksportowych zastosowano drewniane skrzynki z certyfikatem ISPM-15 z uszczelnioną próżniowo barierą chroniącą przed wilgocią. Pełna dokumentacja eksportowa – faktury handlowe, listy przewozowe, świadectwa pochodzenia, deklaracje zgodności CE i świadectwa badań – jest przygotowywana wewnętrznie, aby zapobiec opóźnieniom w odprawie celnej.

Dla dużych klientów OEM, HANJIU oferuje programy magazynowania zarządzanego przez dostawcę (VMI) i magazynowania konsygnacyjnego z zapasami umieszczonymi w obiektach klienta lub w ich sąsiedztwie, skutecznie eliminując czas realizacji zamówień powtarzających się.

Zapewnienie jakości i certyfikaty

HANJIU Technology posiada kompleksowy system zarządzania jakością certyfikowany zgodnie z normą ISO 9001:2015, posiadający oznakowanie CE dla wszystkich jednostek serii OSPC dostarczanych do Europejskiego Obszaru Gospodarczego oraz certyfikat ECE R79 dla układów kierowniczych w pojazdach drogowych. Program jakości obejmuje kontrolę przychodzących materiałów, weryfikację wymiarową w trakcie procesu, 100% testy funkcjonalne na końcu linii oraz pobieranie próbek statystycznych w celu rozszerzonej walidacji trwałości.

Każda jednostka sterująca HANJIU OSPC przechodzi obowiązkowe 100% testy produkcyjne: (1) Spadek ciśnienia w położeniu neutralnym przy przepływie znamionowym; (2) Dokładność pomiaru w wielu punktach przepływu i ciśnienia; (3) Pomiar momentu wejściowego; (4) Ciśnienie pękania krzyżowego zaworu nadmiarowego; (5) Wyciek zewnętrzny pod maksymalnym ciśnieniem; (6) Sprawdź działanie zaworu; (7) Dokładność sygnału wykrywania obciążenia (jednostki LS). Dane testowe są rejestrowane elektronicznie według numeru seryjnego w celu zapewnienia pełnej identyfikowalności, a certyfikaty są dostępne na żądanie.

Certyfikaty materiałowe potwierdzają zgodność obudów aluminiowych (EN AC-AlSi10Mg(Fe)), stali zaworowej (stopowa stal narzędziowa), materiału Gerotor (stal stopowa precyzyjnie utwardzana) i mas uszczelniających (standard NBR 70 Shore A, opcjonalnie FKM/Viton). Analizy metalurgiczne przeprowadzane przez strony trzecie w laboratoriach akredytowanych zgodnie z ISO 17025 są przeprowadzane co kwartał w celu sprawdzenia wewnętrznej kontroli jakości.

Wniosek

Orbitrolowe jednostki sterujące serii HANJIU OSPC stanowią technicznie dojrzałe, atrakcyjne komercyjnie rozwiązanie w zakresie hydraulicznego wspomagania układu kierowniczego w całym spektrum maszyn mobilnych — od kompaktowych pojazdów użytkowych po największy sprzęt rolniczy i budowlany. Pełna zamienność z modelami Danfoss OSPC, potwierdzona kompleksową analizą wymiarową, niezależnymi testami wydajności i obszernym udokumentowanym serwisem w terenie, zapewnia pewność wymaganą w przypadku specyfikacji OEM i wymiany na rynku wtórnym.

Dzięki dwunastu wariantom wydajności od 40 do 500 cm3/obr. – najbardziej wszechstronnemu asortymentowi w branży – i czterem konfiguracjom obwodów hydraulicznych (ON, OR, CN, LS), seria HANJIU OSPC zapewnia projektantom układów kierowniczych niespotykaną dotąd elastyczność w optymalizacji wydajności sterowania w każdym zastosowaniu. Integracja precyzyjnego pomiaru Gerotor, zaawansowanej konstrukcji zaworów i rygorystycznej jakości produkcji zapewnia precyzję sterowania, niezawodność i żywotność, których wymaga nowoczesny sprzęt mobilny.

W połączeniu z cenami nabycia na poziomie 45–60% niższymi od ustalonych alternatyw OEM, czasem realizacji dostaw mierzonym w dniach, a nie miesiącach oraz humanizowaną filozofią usług posprzedażnych skupioną na minimalizacji kosztów posiadania w całym okresie eksploatacji, seria HANJIU OSPC oferuje coraz bardziej przekonującą propozycję wartości. W miarę jak rynki maszyn mobilnych na całym świecie ewoluują w kierunku większej efektywności kosztowej bez uszczerbku dla bezpieczeństwa i wydajności, firma HANJIU Technology jest preferowanym partnerem strategicznym w zakresie dostaw orbitrolowych jednostek sterujących – dzięki ciągłym inwestycjom w możliwości produkcyjne, ulepszanie systemu jakości i globalną dystrybucję zapewniającą wzmocnienie przewagi konkurencyjnej w nadchodzących latach.

Referencje

•Rozwiązania Danfoss Power:Informacje techniczne: Jednostki sterujące OSPC Orbitrol (publikacja 520L0620).

•ISO 4925:2020:Pojazdy drogowe – Specyfikacja płynów hamulcowych innych niż ropa naftowa do układów hydraulicznych.

•ECE R79:Jednolite przepisy dotyczące homologacji pojazdów w zakresie układów kierowniczych.

•ISO9001:2015:Systemy zarządzania jakością — Wymagania (odniesienie do certyfikatu HANJIU).

•ISO 4406:2017:Siła płynu hydraulicznego — Płyny — Metoda kodowania poziomu zanieczyszczenia cząstkami stałymi.

•Katalog techniczny HANJIU:Orbitrolowe jednostki sterujące serii OSPC — kompletne specyfikacje produktu, rysunki wymiarowe, kody zamówieniowe i schematy obwodów hydraulicznych.

•Biuletyn inżynierii aplikacji HANJIU AE-2024-09:Metodologia doboru orbitrolowych jednostek sterujących OSPC do zastosowań w pojazdach rolniczych, budowlanych i przemysłowych.
