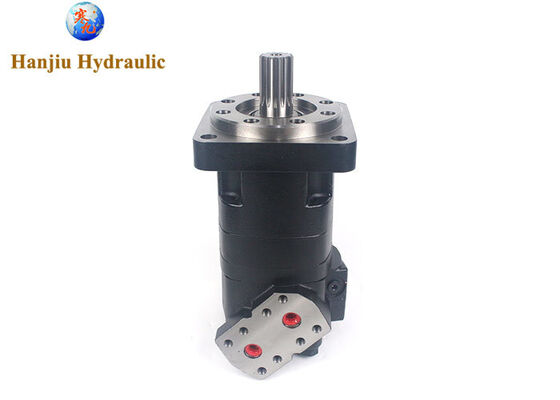

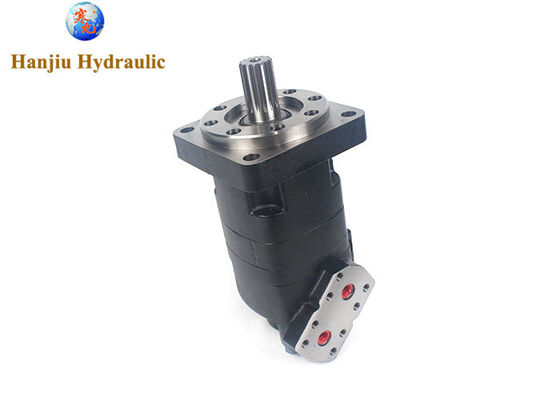

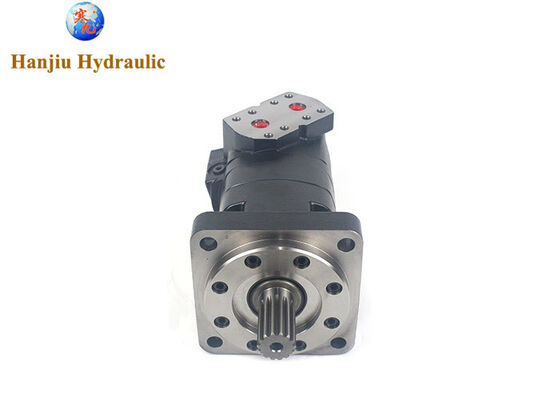

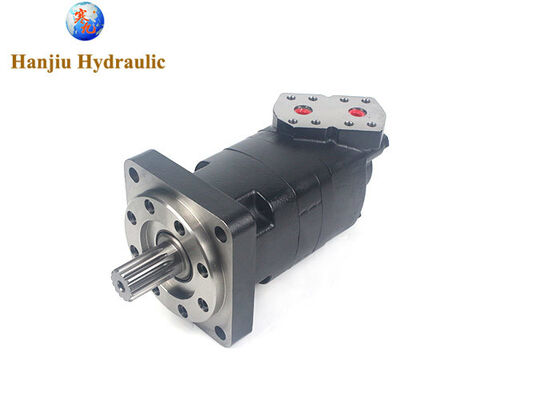

Silnik hydrauliczny orbitalny Char-Lynn Eaton serii 4000, silnik gerotor LSHT
KOD HANJIU BMK4-245cc
Pojemność skokowa: 246,3 cm3/obr [15,03 cali3/obr]
Mocowanie: standardowe, 4 śruby, średnica kołnierza 127,00 [5,000], otwory o średnicy 14,27 [0,562] na okręgu śrubowym o średnicy 161,92 [6,375]. (SAE C)
Wał: średnica 31,75 [1,250] podobny do SAE z płaskim korzeniem, 14 zębów, 12/24 dp 30 stopni. wielowypust ewolwentowy, 25,01 [0,985] minimalna długość pełnego wielowypustu
Porty: 19,05 [0,750] 4 śruby, dzielony kołnierz, przesunięte porty, standardowa seria ciśnieniowa
Przepływ: 0,4375-20 UNF-2B port SAE z uszczelnieniem O-ringiem i zaworem zwrotnym
Główna specyfikacja
| TYP |
BMK4
160
|
BMK4
200
|
BMK4
250
|
BMK4
315
|
BMK4
400
|
BMK4
500
|
| Pojemność skokowa(ml/obr) |
159,2 |
195,6 |
246,1 |
311,6 |
391,3 |
490,8 |
| Maks. prędkość (obr/min) |
ciągła.
|
560 |
440 |
300 |
234 |
188 |
155 |
| chwil. |
670 |
535 |
450 |
351 |
282 |
232 |
Maks. spadek ciśnienia (MPa) |
ciągła. |
20 |
20
|
20 |
20 |
20 |
20 |
| chwil. |
30 |
30 |
30 |
30 |
30 |
27,5 |
| szczyt. |
30 |
30 |
30 |
30 |
30 |
30 |
| Maks. moment obrotowy (N.m) |
ciągła. |
450 |
565 |
710 |
920 |
1160 |
1445 |
| chwil. |
680 |
855 |
1080 |
1325 |
1625 |
1880 |
| Maks. przepływ (ciągły) (l/min) |
ciągła. |
95 |
95 |
150 |
150 |
150 |
150 |
| chwil. |
115 |
115 |
205 |
225 |
225 |
225 |
| Waga (kg) |
26,3 |
26,5 |
26,8 |
27,3 |
28 |
28,8 |
