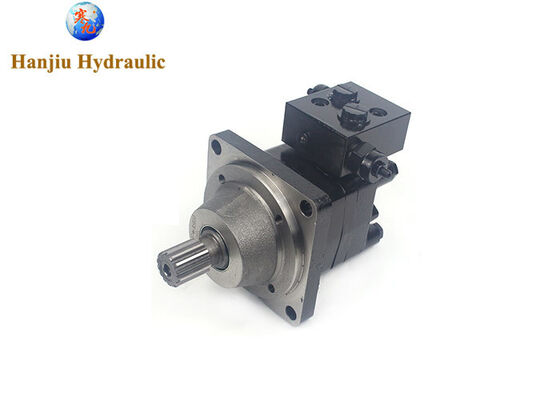

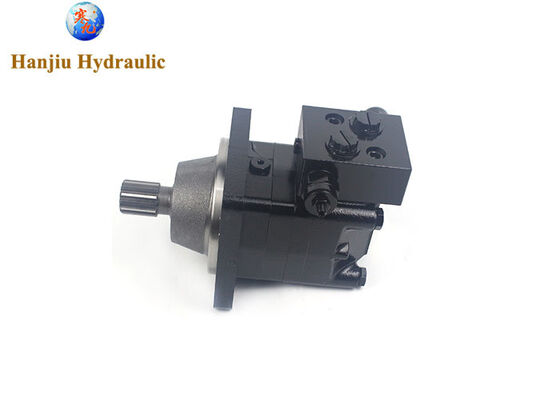

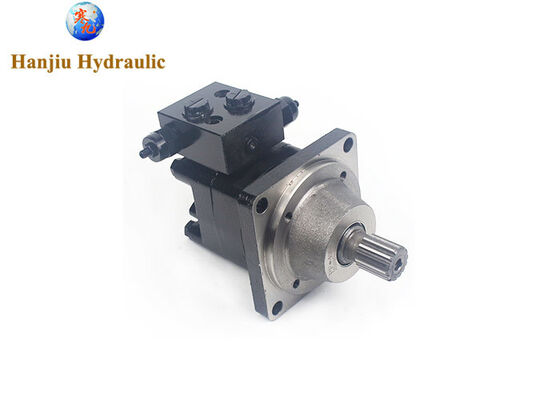

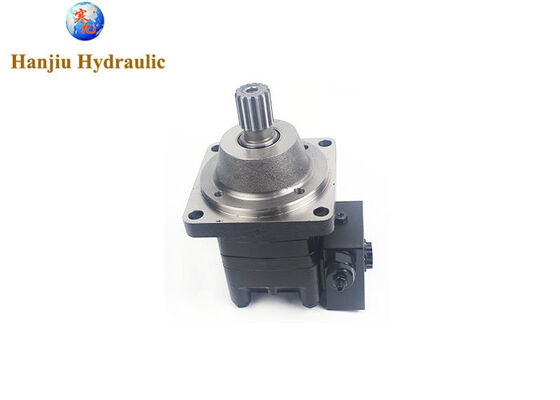

Hydrauliczny silnik kołowy BMSY100 o niskiej prędkości i wysokim momencie obrotowym z krzyżowym zaworem nadmiarowym
Szczegóły produktu:
kod typu BMSY-100-W-FE-S i FYSD-15-S
bliższe dane:
pojemność skokowa: 100 cm3
kołnierz: kołnierz koła
rozmiar wału:WałØ31,75 ,klucz wielowypustowy 14-DP12/24
rozmiar portu: 7/8-14UNF
Zawór FYSD
natężenie przepływu: 60 litrów
zakres ciśnienia: 15Mpa
BMSYGłówne dane techniczne:
| Typ |
BMSY
80 |
BMSY
100 |
BMSY
125 |
BMSY
160 |
BMSY
200 |
BMSY
250 |
BMSY
315 |
BMSY
400 |
BMSY
475
|
Przemieszczenie geometryczne
(cm3 /obr.) |
80,6 |
100,8 |
125 |
157,2 |
200 |
252 |
314,5 |
370 |
475 |
| Maks. prędkość (obr/min) |
cd. |
800 |
748 |
600 |
470 |
375 |
300 |
240 |
185 |
155 |
| wew. |
988 |
900 |
720 |
560 |
450 |
360 |
280 |
225 |
185 |
| Maks. moment obrotowy (N·m) |
cd. |
225 |
290 |
365 |
485 |
586 |
708 |
880 |
880 |
910 |
| wew. |
305 |
390 |
480 |
590 |
705 |
860 |
1000 |
980 |
990 |
| Maks. moc wyjściowa (kW) |
cd. |
16 |
18 |
18 |
18.1 |
18.1 |
18 |
17 |
11 |
9 |
| wew. |
20 |
22 |
23 |
25 |
24 |
23.8 |
20.2 |
12 |
11 |
| Maks. spadek ciśnienia (MPa) |
cd. |
20,5 |
20,5 |
20,5 |
21 |
21 |
20 |
20 |
16 |
14 |
| wew. |
27,5 |
27,5 |
27,5 |
26 |
25 |
25 |
24 |
19 |
15 |
| szczyt |
29,5 |
29,5 |
29,5 |
28 |
27 |
27 |
26 |
21 |
17,5 |
| Maks. przepływ (l/min) |
cd. |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| wew. |
80 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
| Maks. ciśnienie wlotowe (MPa) |
cd. |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| wew. |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Waga (kg) |
9,8 |
10 |
10.3 |
10.7 |
11.1 |
11.6 |
12.3 |
13.2 |
14.3 |
* Ciągłe ciśnienie: maks. wartość pracy silnika w sposób ciągły.
* Ciśnienie przerywane: maks. wartość pracy silnika w ciągu 6 sekund na minutę.
* Ciśnienie szczytowe: maks. wartość pracy silnika w 0,6 sekundy na minutę
Skontaktuj się ze specjalistą ds. hydrauliki lub firmą HANJIU. Rozwiąż wszystkie problemy z silnikiem hydraulicznym
Określenie prawidłowego silnika orbitalnego HANJIU OMS następuje zgodnie z systematyczną procedurą inżynierską:
● Krok 1: Oblicz wymagany wyjściowy moment obrotowy, uwzględniając współczynnik serwisowy aplikacji (zwykle od 1,5 do 2,0 dla sprzętu górniczego i budowlanego)
● Krok 2: Określ dostępne ciśnienie robocze systemu i potwierdź adekwatność ciśnienia znamionowego silnika
● Krok 3: Oblicz wymagane natężenie przepływu hydraulicznego: Q = Vg xn / 1000 (L/min)
● Krok 4: Sprawdź, czy obliczona prędkość, przepływ i ciśnienie mieszczą się w zakresie ciągłej pracy silnika
● Krok 5: Wybierz kołnierz montażowy (E2, E4, F6, W, E2B, SP, D lub E), typ wału (cylindryczny, wielowypustowy lub stożkowy) i konfigurację portu
● Krok 6: Określ uszczelnienie wału (standardowe lub wysokociśnieniowe HPS) w oparciu o oczekiwane przeciwciśnienie w przewodzie powrotnym
